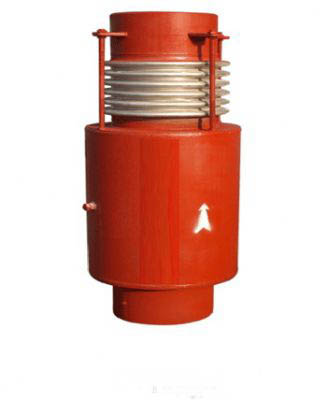

内外压力平衡式波纹补偿器

结构特点：
　　内外压力平衡型补偿器(BHPT型)是由内压的工作波和一个外压的平衡波组成，能补偿管系的轴向位移，内压推力自身平衡，本结构可用于不宜设置固定支架的高物位置管线中。

说明：

       内外压力平衡式波纹补偿器又叫内外压力平衡式管道伸缩节，金属波纹伸缩节。

       内外压力平衡式波纹补偿器具有吸收内压推力的能力，具有良好的导向性、产品刚度小、外形尺寸小等特点。

内外压力平衡式波纹补偿器连接方式：1、法兰连接式；2、接管连接式

内外压力平衡式波纹补偿器安装使用注意事项：

1、安装时疏水口向下。

2、现场安装完后，必须拆除拉杆。

3、安装时介质流向与管道伸缩节的流向标志一致。

内外压力平衡式金属膨胀节（金属伸缩器）应用举例：
通径为400mm的一段热水管道长40m，介质压力为1.6Mpa,工作温度为100℃，安装温度为20℃。试选择金属膨胀节的型号并不计算支座受力。
