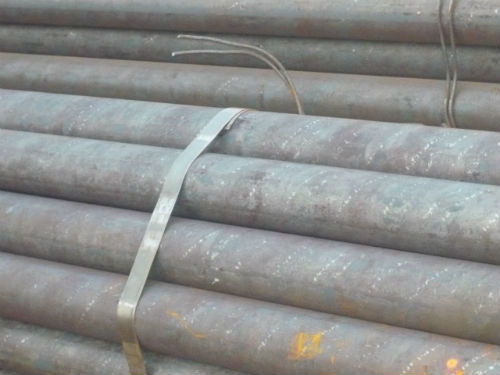

厚壁无缝钢管生产的生产制造工艺
山东省聊城市富坤钢管有限公司
市场一部:0635-8702076
0635-8702078
扈经理:18865273166
市场二部:0635-8702061
0635-8702062
王经理:13626358826
国际贸易部:0635-8702063
0635-8702067
李经理:13258993630
传真:0635-8702067
QQ:56980253
2623830986
网址：http://www.sdfkgg.com/
开户名：山东省聊城市富坤钢管有限公司
开户行：中国农业银行兴华支行
开户账号：158 5200 104 0013 978
地址：聊城经济技术开发区长江路与机场路交汇处
厚壁无缝钢管生产的生产制造工艺可分为冷拔、冷轧、热轧、热扩四种基本方式，钢管的材质为10#、20#、35#、45#称为 普通钢管，16Mn介于普通钢管和合金钢管之间称为低合金钢管，钢管的材质为27SiMn、12Cr1MoV、10CrMo910、15CrMo、35CrMo以及不锈钢管统称为合金钢管。按照用途分为结构用无缝钢管；输送用无缝钢管；锅炉用无缝钢管；锅炉用高压无缝钢管；化肥设备用高压无缝钢管；地质砖探用无缝钢管；石油砖探用无缝钢管；石油裂化用无缝钢管；船舶用无缝钢管；冷拔冷轧精密无缝钢管；各种合金管。
无缝钢管表示方法为外径，壁厚，厚壁无缝钢管主要用于机械加工，煤矿，液压钢，等多种用途。
厚壁无缝钢管分类热轧厚壁无缝钢管、冷轧厚壁无缝钢管、冷拔厚壁无缝钢管、挤压厚壁无缝钢管、顶管
结构用不锈钢无缝钢管（GB/T14975-2002）是用于一般结构和机械结构的无缝钢管，广泛用于化工、石油、轻纺、医疗、食品、机械等工业的耐腐蚀管道和结构件及零件的不锈钢制成的热轧（挤、扩）和冷拔（轧）无缝钢管。
流体输送用不锈钢无缝钢管（GB/T14976-2002）是用于输送水、油、气等流体的一般无缝钢管，通常是用不锈钢制成的热轧（挤、扩）和冷拔（轧）无缝钢管。
异型无缝钢管是除了圆管以外的其他截面形状的无缝钢管的总称。按钢管截面形状尺寸的不同又可分为等壁厚异型无缝钢管（代号为D）、不等壁厚异型无缝钢管（代号为BD）、变直径异型无缝钢管（代号为BJ）。异型无缝钢管广泛用于各种结构件、工具和机械零部件。和圆管相比，异型管一般都有较大的惯性矩和截面模数，有较大的抗弯抗扭能力，可以大大减轻结构重量，节约钢材。
1.结构用无缝钢管（GB/T8162-2008）是用于一般结构和机械结构的无缝钢管。
常用的厚壁无缝钢管执行标准：
流体输送用无缝钢管（GB/T8163-2008）是用于输送水、油、气等流体的一般无缝钢管。
低中压锅炉用无缝钢管（GB3087-2008）是用于制造各种结构低中压锅炉过热蒸汽管、沸水管及机车锅炉用过热蒸汽管、大烟管、小烟管和拱砖管用的优质碳素结构钢热轧和冷拔（轧）无缝钢管。
高压锅炉用无缝钢管（GB5310-2008）是用于制造高压及其以上压力的水管锅炉受热面用的优质碳素钢、合金钢和不锈耐热钢无缝钢管。
化肥设备用高压无缝钢管（GB6479-2000）是适用于工作温度为-40~400℃、工作压力为10~30Ma的化工设备和管道的优质碳素结构钢和合金钢无缝钢管。
石油裂化用无缝钢管（GB9948-2006）是适用于石油精炼厂的炉管、热交换器和管道无缝钢管。
地质钻探用钢管（YB235-70）是供地质部门进行岩心钻探使用的钢管，按用途可分为钻杆、钻铤、岩心管、套管和沉淀管等。
金刚石岩芯钻探用无缝钢管（GB3423-82）是用于金刚石岩芯钻探的钻杆、岩心杆、套管的无缝钢管。
石油钻探管（YB528-65）是用于石油钻探两端内加厚或外加厚的无缝钢管。钢管分车丝和不车丝两种，车丝管用接头联结，不车丝管用对焊的方法与工具接头联结。
船舶用碳钢无缝钢管（GB5213-85）是制造船舶I级耐压管系、Ⅱ级耐压管系、锅炉及过热器用的碳素钢无缝钢管。碳素钢无缝钢管管壁工作温度不超过450℃，合金钢无缝钢管管壁工作温度超过450℃。
汽车半轴套管用无缝钢管（GB3088-82）是制造汽车半轴套管及驱动桥桥壳轴管用的优质碳素结构钢和合金结构钢热轧无缝钢管。
柴油机用高压油管（GB3093-86）是制造柴油机喷射系统高压管用的冷拔无缝钢管。
液压和气动缸筒用精密内径无缝钢管（GB8713-88）是制造液压和气动缸筒用的具有精密内径尺寸的冷拔或冷轧精密无缝钢管。
冷拔或冷轧精密无缝钢管（GB3639-83）是用于机械结构、液压设备的尺寸精度高和表面光洁度好的冷拔或冷轧精密无缝钢管。选用精密无缝钢管制造机械结构或液压设备等，可以大大节约机械加工工时，提高材料利用率，同时有利于提高产品质量。
厚壁无缝钢管按材质分类
钢管的材质为10#、20#、35#、45#称为普通钢管， 16Mn介于普通钢管和合金钢管之间称为低合金钢管，钢管的材质为27SiMn、12Cr1MoV、10CrMo910、15CrMo、35CrMo以及不锈钢管统称为合金钢管。
生产工艺一般的无缝钢管的生产工艺可以分为冷拔与热轧两种，冷轧无缝钢管的生产流程一般要比热轧要复杂，管坯首先要进行三辊连轧，挤压后要进行定径测试，如果表面没有响应裂纹后圆管要经过割机进行切割，切割成长度约一米的坯料。然后进入退火流程，退火要用酸性液体进行酸洗，酸洗时要注意表面是否有大量的起泡产生，如果有大量的起泡产生说明钢管的质量达不到响应的标准。外观上冷轧无缝钢管要短于热轧无缝钢管，冷轧无缝钢管的壁厚一般比热轧无缝钢管要小，但是表面看起来比厚壁无缝钢管更加明亮，表面没有太多的粗糙，口径也没有太多的毛刺。
热轧无缝钢管的交货状态一般是热轧状态经过热处理后进行交货。热轧无缝钢管在经过质检后要经过工作人员的严格的手工挑选，在质检后要进行表面涂油，然后紧接着是多次的冷拔实验，热轧处理后要进行穿孔的实验，如果穿孔扩径过大就要进行矫直矫正。在矫直后再由传送装置传送到探伤机进行探伤实验，最后贴上标签、进行规格编排后放置到到仓库当中。
工艺流程
卫生级镜面管工艺流程：
管坯——检验——剥皮——检验——加热——穿孔——酸洗——修磨——润滑风干——焊头——冷拔——固溶处理——酸洗——酸洗钝化——检验——冷轧——去油——切头——风干——内抛光——外抛光——检验——标识——成品包装
厚壁工业管工艺流程：
管坯——检验——剥皮——检验——加热——穿孔——酸洗——修蘑——润滑风干——焊头——冷拔——固溶处理——酸洗——酸洗钝化——检验[1]
性能钢种 力学性能 冷拔(轧)管 金切管
20# 抗拉强度σbN/mm2伸长率δ5% ≥510 ≥390
≥5 ≥20
45# ≥647 ≥590
≥4 ≥4
加工形式 缸径 长度 直线度 尺寸精度 内孔粗糙度
冷轧 30-100 ≤12M 3-1.0 H8-H10 4-1.6
冷拔 30-250 ≤12M H8-H10 8-1.6
珩磨 40-500 ≤12M 1000 H8-H9 4-0.8
滚压 40-400 ≤7M H8 4
计算公式
无缝钢管每米重量W=0.02466*S(D-S)
符号意义 ：D=外径 S=壁厚
规格规格 数量 规格 数量 规格 数量 规格 数量 规格 数量 规格 数量
406*16 12 457*32 20 508*80 20 530*22 10 660*80 20 820*55 56
406*17 14 457*35 25 508*90 20 530*25 20 660*90 20 820*60 52
406*18 14 457*40 20 508*100 20 530*28 15 660*100 20 820*70 54
406*19 14 457*45 25 530*16 30 610*30 20 660*150 20 820*80 50
406*20 14 457*50 15 530*17 20 610*32 10 710*20 30 820*90 65
406*22 14 457*55 20 530*18 20 610*35 10 710*22 15 820*100 62
406*25 18 457*60 20 530*19 20 610*40 10 710*25 20 820*150 61
406*28 20 457*65 15 530*20 30 610*45 10 710*28 15 820*200 63
406*30 25 457*70 20 530*22 20 610*50 20 710*30 20 864*40 75
406*32 25 457*80 20 530*25 30 610*55 15 710*32 15 864*55 78
406*35 25 457*90 25 530*28 30 610*60 15 710*35 15 864*60 79
406*40 25 457*100 20 530*30 20 610*65 10 710*40 20 864*70 81
406*45 50 480*16 50 530*32 30 610*70 60 710*45 20 864*80 89
406*50 28 480*17 15 530*35 20 610*80 10 710*50 20 864*90 85
406*55 25 480*18 15 530*40 20 610*90 10 710*55 15 864*100 25
406*60 20 480*19 30 530*45 20 610*100 15 710*60 25 864*150 36
406*65 25 480*20 20 530*50 20 610*150 15 710*65 30 864*200 23
406*70 20 480*22 20 530*55 25 630*18 15 710*70 60 900*60 68
406*80 25 480*25 20 530*60 25 630*19 15 710*80 30 900*70 23
406*90 20 480*28 20 530*65 60 630*20 10 710*90 30 900*80 35
426*16 25 480*30 25 530*70 30 630*22 25 710*100 54 900*90 39
426*17 25 480*32 15 530*80 60 630*25 15 710*150 50 900*100 69
426*18 20 480*35 15 530*90 30 630*28 15 720*25 65 900*150 80
426*19 15 480*40 20 530*100 60 630*30 15 720*28 62 900*200 59
426*20 25 480*50 20 559*16 30 630*32 15 720*30 61 950*60 69
426*22 20 480*55 20 559*17 30 630*35 15 720*32 63 950*70 56
426*25 25 480*60 15 559*18 30 630*40 15 720*35 75 950*80 88
426*28 30 480*65 25 559*19 20 630*50 25 720*40 78 950*90 42
426*30 25 480*70 15 559*20 20 630*55 20 720*50 79 950*100 40
426*32 20 480*80 15 559*22 20 630*60 15 720*55 81 950*150 50
426*35 28 480*90 20 559*25 20 630*65 15 720*60 89 950*200 51
426*40 28 480*100 20 559*28 20 630*70 15 720*65 85 1000*80 52
426*45 20 508*16 20 559*30 20 630*80 15 720*70 69 1000*90 63
426*50 30 508*17 15 559*32 15 630*90 20 720*80 56 1000*100 89
426*55 28 508*18 25 559*35 15 630*100 20 720*90 25 1000*150 85
426*60 29 508*19 20 559*40 15 630*150 20 720*100 56 1000*200 69
426*70 15 508*20 15 559*50 15 660*20 20 720*150 52 1050*80 63
426*80 15 508*22 15 559*55 15 660*22 50 8*40 54 1050*90 72
426*90 30 508*25 15 559*60 15 660*25 35 8*45 50 1050*100 75
426*100 28 508*28 20 559*65 15 660*28 35 8*50 65 1050*150 78
457*16 30 508*30 10 559*70 20 660*30 40 8*55 62 1050*200 65
457*17 10 508*32 10 559*80 20 660*32 40 8*60 61 1100*80 85
457*18 15 508*35 25 559*90 20 660*35 20 8*70 63 1100*90 58
457*19 10 508*40 25 559*100 20 660*40 20 8*80 75 1100*100 65
457*20 20 508*50 20 610*16 30 660*50 20 8*90 78 1100*150 78
457*22 15 508*55 30 610*17 15 660*55 20 8*100 79 1100*200 89
457*25 25 508*60 30 610*18 20 660*60 25 8*150 81 1200*80 96
457*28 30 508*65 20 610*19 15 660*65 15 8*200 89 1200*90 82
457*30 15 508*70 50 610*20 20 660*70 30 820*50 85 1200*200 56
厚壁无缝钢管尺寸及允许偏差[2]
偏差等级 标准化外径允许偏差
D1 ±1.5%，最小±0.75 mm
D2 ±1.0%。最小±0.50 mm
D3 ±0.75%．最小±0.30 mm
D4 ±0.50%。最小±0.10 mm
