定做混凝土钻孔取芯机,Hz-20型,创享不同
本钻机主要有两个用途,一是水平面钻孔用,适用于道钉安装,路桩安装,桥梁钻孔,集成房屋桩基钻孔等,已广泛应用于交通工程公司,中铁集团,集成房屋公司等单位;二是取芯用,适用于路面取芯做试验用,已广泛应用于各地检测中心。并出口到迪拜、菲律宾、保加利亚等国家和地区。
本钻机采用本田汽油发动机为动力,具有外观美观、结实耐用、启动方便、运转可靠、操纵简便，配备市场上人造金刚石簿壁钻头，适合钻取混凝土，水泥，沥青路面，岩石等多种物质，并可配置电打火装置。
技术参数：
1、最大钻孔取芯直径：∮200mm
2、最大钻孔取芯深度： 550mm 650mm 700mm
3、功率： 5.5马 9马力 13马力
4、主轴转速： 800-1200/min
5、机器重量： 140kg 180kg 190kg
6、外形尺寸： 1080×780×1150mm 1200×800×1300mm

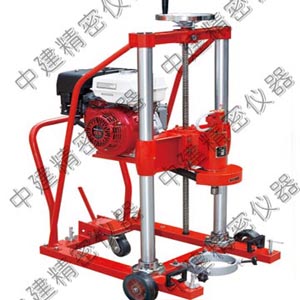

HZ—20型混凝土钻孔取芯机
该机为HZ系列金刚石工程钻机之一。采用汽油发动机为动力（本田）起动快捷，操作简单，运转可靠，适用于无电力场所和较大口径的工程钻孔。
一、主要用途：
20型工程钻机采用高速切割技术，与薄壁金刚石钻头配套，广泛用于工程建筑、市政工程、设备安装工程和建筑质量检查工程等领域的钻孔与取芯。
1、在公路、机场、港口、大坝等混凝土、沥青路面、石灰石基础上取芯进行抗压、抗折试验。 2、安装大型机械设备钻地脚螺栓孔。 3、安装桥梁扶手及交通安全防护栏杆钻孔。
二、主要特点：
1、采用双立柱结构、螺栓跟进方式，稳定性好，操作简单省力。配有行走轮，移动方便。 2、采用高速切割技术与薄壁金刚石钻头配套，可钻切高强度钢筋混凝土，钻进效率高、孔位准确、孔壁光滑、成孔质量好、芯样完整光滑、震动小，对建筑无损害。
三、主要技术参数：
1、最大钻孔直径：200毫米 2、最大钻孔深度：700毫米 3、输出转数：800—1200转/分 4、功率：5.5马力 9.0马力 13马力（本田汽油机） 5、机重：120千克（5.5马力）190千克（9马力）200千克（13马力）
四、操作过程
1、使用前准备工作
⑴加入93#无铅汽油和高级润滑油，加入机油的多少可根据机油尺刻度为
准。 ⑵在立柱上加入润滑油，并转动给进手柄和输出轴，检查给进和回转是否灵活可靠。⑶准备好水源 ⑷检查各部位螺丝是否松动。
2、安装
钻头对准孔位后，把三个行走轮搬起，让底座落入地面。打小孔且混凝土强度不高时，则依靠钻机的自身重量就可以竟钻机固定，若打的孔径较大，钻机自身重量不能稳住钻机时，可在底盘上放置重物（如砂袋、铁块、混凝土块等）固定或打两个膨胀螺栓加上压杆（如槽钢等）来固定钻机就，钻机固定要牢靠，不得摇晃，否则钻空作业无法正常进行。
3、开孔
以上工作做好后，即可开孔作业，装上钻头，启动汽油机（详情见汽油机用户手册）把进水管放入水桶内，水桶要提高到出水泵位置，然后手捏气囊把水吸入水泵，水泵上水后把水桶放到地面即可。油门调至最大，开始轻摇给进手柄，使钻头缓慢接触地面。开孔要决：先给水后钻进，给进速度要慢，钻压要小。严禁无水作业，以免烧毁钻头和水封。
4、正常钻入
当开孔钻进2—3毫米深后，即可转入正常钻进，此时给进压力适当加大，正常钻进的要决是：给进压力要适中，要保持均匀，碰到粗钢筋给进压力要减小。做到一听二看，听机器的声音是否正常，看孔口是否返（冒）水。
5、终孔
到达所需深度后，即可停钻。停钻的要求是：先关机器后关水，若是深孔时，还不能立即提钻和停水，而要用水冲孔一段时间，目的在于将孔内的岩粉冲洗干净，以防岩粉沉淀导致埋钻，造成取芯困难。
五、注意事项
1、当出现卡钻时，不允许采用强行起动机器的办法来排除卡钻，而应采用人工方法（如用加长搬手转动钻头）排除后，方可重新启动机器。
2、当岩芯卡在钻头内时，应立即停止钻进，及时清除。清除时，只允许用橡胶锤或软木棍轻轻敲击钻头钢体，反复敲击即可将岩芯清除出来。严禁用铁锤敲击钻头或岩芯，严禁用铁棍从钻头后部插入敲击岩芯，以免损坏薄壁钻头。
3、使用前应仔细阅读（汽油机用户手册）
4、严禁无水作业。
六、维修与保养
1、取芯完成后，要把适当部位擦净、凉干、涂油。
2、要有专业人员负责使用保养，以保持机器的正常使用。
3、经常查看汽油、机油、以防短油造成机器损伤影响寿命。
4、机器长时间使用或使用多次后，应检查一遍各部位螺栓是否有松动现象，以防影响和耽误正常使用。
5、如机器长时间不使用，应把机器化油中汽油放净，以防化油器浸时间过长，下次不易启动。
