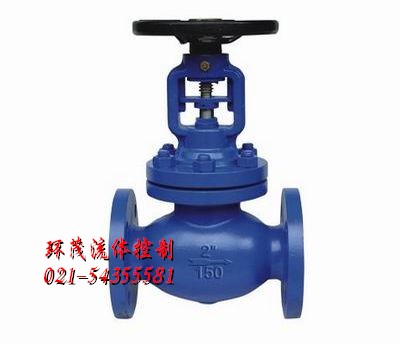

■美标波纹管截止阀
产品结构特点
美标波纹管截止阀适用于公称压力CLASS150-900LBS，工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
■其主要结构特点
1. 产品结构合理、密封可靠、性能优良、造型美观；
2. 密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、适用寿命长；
3. 阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4. 双重密封，性能更可靠；
5. 阀杆升降位置指示，更直观；
6. 零件材质，法兰和对焊编尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
■技术规范
|
结构形式 |
BB-BG-OS&Y |
|
驱动方式 |
手动 |
|
电动 |
|
|
设计标准 |
AMSE BA16.10、BS1873 |
|
结构长度 |
ASME B16.10 |
|
连接法兰 |
ASME B16.5 |
|
试验和检验 |
API 598 |
■产品性能规范
|
公称压力 |
壳体试验压力 |
密封试验压力 |
适用温度 |
适用介质 |
|
150 |
3.0 |
2.2 |
≤350℃ |
水、蒸气、油品等 |
|
300 |
7.5 |
5.5 |
||
|
600 |
15.0 |
11.0 |
