3D-A GPS型便携式激光盘煤仪

放大图片

产品名：	3D-A GPS型便携式激光盘煤仪
型　号：	3D-A

产品简介

1, 设备主要组成

3D-AGPS型便携式激光盘煤是目前国内一款技术先进、应用成熟的一款最新型便携式激光盘煤仪。主要由以下几个主要部分组成:

－美国产XLRic三维激光测距仪；

－ RTK(实时差分)GPS全球卫星定位系统；

－日本松下公司日本原产CF-19军用笔记本电脑；

－ Ranger 3D专业激光盘煤软件；

－辅助支撑定位系统；

－附件（包括电池，充电器，仪器箱，使用说明书，系统光盘等）

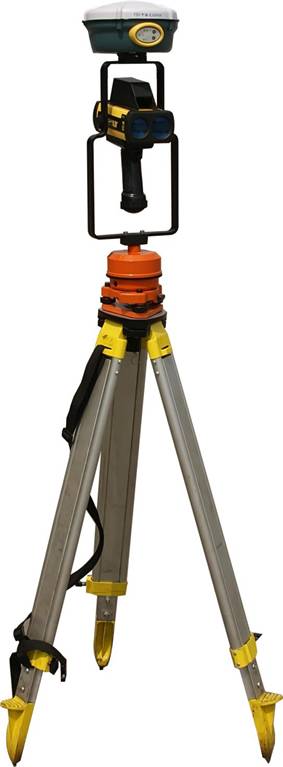

RTK GPS 全球卫星定位系统

XLRic三维激光测距仪

YOKE 约克架

特制低阻尼水平旋转定向机座

轻质铝合金三脚架

CF-19坚固笔记本电脑，内装软件

2, 设备特点

   3D-A GPS型便携式激光盘煤是经过两年的研发，于2010年初面市的新一代激光盘煤仪，和原来老式的便携式激光盘煤仪相比有着诸多的不同特点及优势。归纳起来，主要有以下几个方面：

－盘煤结果准确：高精度激光测量和卫星定位，保证了盘煤结果的准确性；

－现场无需建固定测量站点；（通过GPS测量系统完成）

－每次测量都是通过GPS实时采集各个位置的坐标和高度值, 地形变化和基础沉降不会影响盘煤精度；

－测量速度是传统便携式的2-3倍, 体积测量精度最高可以达到0.5%-2%；

－由于采用了全球卫星定位技术, 对于煤场的形状, 大小, 多少没有任何限制；

－系统高度集成，数据传输采用蓝牙通讯接口；现场操作简便, 可靠性高；

－军用笔记本电脑，完全防水，防尘，抗摔；抗极端恶劣天气：极寒，极热，高湿，雨雪，大风扬尘，

   大雾等；全天候工作能力；

－三维激光测量仪防水、防尘、抗摔、抗电磁干扰等，工作性能稳定；抗极端恶劣天气：极寒，极热，

   高湿，雨雪，大风扬尘，大雾等；全天候工作能力；

－现场测量没有顺序要求，智能软件自动完成建模，无需人工参与；

－软件功能强大；工作效率大大提高；

－数据处理自动化，直接输出标准盘煤报告；

－设备操作简便，易学易用，性能稳定可靠，维护简便；

一）3D-A GPS型激光盘煤仪标准设备规范表

设备整机主要性能参数

－现场计算和绘图；
－数据采集量少，观测速度快；
－纯中文操作界面；
－可以多角度观察立体模型；
－可自动生成标准盘煤报告，含三维立体图；
－相对误差：0.5％-2%；
－工作温度范围：-35度－+60度；
－工作环境要求：IP67密封标准，可在云、雾、雨、雪等恶劣天气环境下正常
工作；
－整机安全可靠，对人体和环境无任何危害和影响；激光达到FDA一级安全标准；

测量系统＋定向辅助系统
测量单元	－美国产CONTOUR多功能测量仪，集激光测距、倾斜角度测量、水平角度测量于一身；－距离测量范围最： 1850米；－距离测量精度： +/-10厘米；－倾斜角度测量范围：＋/－40度；－倾斜角度测量精度：＋/－0.2度；－水平角度测量范围：0－360度；－水平角度测量精度：＋/－0.5度；－水平角度重复精度：＋/－0.2度；－蓝牙无线数据传输；－ RS232数据传输；－大容量、长寿命专用电池：3000次连续测量－工作温度范围：－35度到＋60度(摄氏度) －重量：1.8公斤－大视野瞄准系统；－双显示系统：内部显示和外部显示－防摔设计：四周包裹防摔橡胶保护结构
GPS测量系统	— 定位精度：水平小于2厘米，垂直小于3厘米 — 环境防护等级：IP67 — 环境温度：-40度—70度
约克架(YOKE)	－专为测量单元而设计；－高强度、高刚性铝合金材料制成；
旋转定向云台	－专为测量单元而设计；－测绘级低阻尼高精度旋转定向；－可精确调节工作面水平；
三角架	－轻质、高强度铝合金三脚架；

电脑：专业军用笔记本电脑
电脑型号	松下CF-19专业军用笔记本电脑
CPU	酷睿U7500双核CPU
内存	1G
硬盘	80G
屏幕	10.4英寸的XGA触摸屏幕，可旋转成为平板电脑
通过的检测标准	－满足MIL-810F和IP54标准（军标和环境防护标准）－通过国际军标150测试
工作温度范围	零下35度到零上60度
通讯接口	－蓝牙无线数据通讯接口－ RS232数据通讯接口
其它性能	－全镁合金机壳－密封式端口和接口－便携式防震硬盘驱动器－防水/防尘，抗震/抗冲击，宽温工作，防电磁辐射
软件：自主开发的专业激光盘煤软件
软件名称	Ranger 3D GPS
软件运行平台	Windows XP, Windows Vista
数据获取	－可通过无线蓝牙和RS232数据线进行数据传输；－可随时对数据进行修改、删除和保存；－可在任何时候、任何位置进行补充测量，增加数据的完善性；－可随时利用获取的点生成三维立体图，观察测量效果；－每个数据点都有自己的编号和代码，方便跟踪分析和优化；－数据被软件成功获取后，电脑给出提示音（避免数据遗漏）；
数据处理和三维建模	－可方便地去除无关点云数据信息（点云降噪）；－可显示煤堆点云、测量位置点、和控制点；－可三维任意显示和观看点云效果；－不同测量站点测量得到的点云，可以用不同颜色显示；清晰明了；－可选择三维线型模型、面型模型、黑白模型和彩色高程模型；－可选择显示体积计算基准面和坐标系坐标轴；－可三维任意浏览三维模型；－支持单控制点建模和双控制点建模；－自动建模；－手工建模；－可对局部建模和计算
体积计算	－根据指定的体积计算基准面，自动计算体积、面积、高程等信息；－可随时更改体积计算基准面；－可生成局部体积值等信息；
报告生成	－报告内容包括：单位名称，日期，物料描述，负责人，体积，占地面积，煤堆表面积，煤堆高度等信息；－报告中包含一个用户指定视角的三维模型图；－可根据用户要求定制报告格式；
