DBY-P型不锈钢电动隔膜泵

■ DBY-P型不锈钢电动隔膜泵产品概述：

DBY型不锈钢电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化国家采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，产品设计均参考美国ABEL公司样机，该泵适用于低压，即出口压力≤3kgf/cm2的场合。

■ DBY-P型不锈钢电动隔膜泵型号意义：



■ DBY-P型不锈钢电动隔膜泵产品特点：

  一、QBY型不锈钢电动隔膜泵不需灌引水，自吸能力达7米以上。
  二、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
  三、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，可以满足不同用户的要求。
  四、电动隔膜泵泵体介质流经部份，可根据用户要求，分为铸铁、铝合金、不锈钢、衬胶、衬氟，电机分为普通式和防爆式(B3d)两种。

■ DBY-P型不锈钢电动隔膜泵性能范围：

流量：0-20m3/h；     扬程：30m；    功率：0.37-4kw；    转速：1450r/min；
口径：10-100mm；   温度：-15-+150℃；    自吸高度：5-7m。

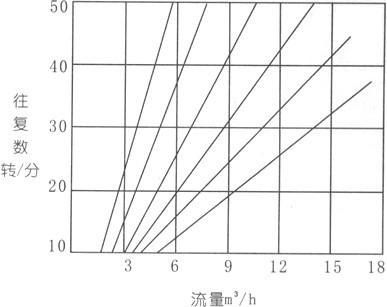

■ DBY-P型不锈钢电动隔膜泵性能曲线图：



■ DBY-P型不锈钢电动隔膜泵产品用途：

1、 隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果浆、巧克力等。
2、 隔膜泵吸油漆、树胶、颜料。
3、 粘合剂和胶水等全部钟类可用泵吸取。
4、 各种瓦、瓷、砖器及陶器釉浆。
5、 油井钻好后，用泵吸沉积物及灌浆。
6、 隔膜泵吸各种污水。
7、 隔膜泵吸各种乳剂和填料。
8、 用隔膜泵为油轮、驳船清仓吸取仓内污水。
9、 啤酒花及发酵粉稀浆、糖浆、糖蜜。
10、隔膜泵吸矿井、炕道、隧道、选矿、矿渣中的积水。
11、隔膜泵吸水泥灌浆及灰浆、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体 。

■ DBY-P型不锈钢电动隔膜泵结构图：



■ DBY-P型不锈钢电动隔膜泵膜片的选择：

DBY型不锈钢电动隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种： 1.丁晴隔膜；主要用于耐油场合。 2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。 3.氟橡胶6021#本单位特制，主要用于高温150℃：，耐甲笨耐腐蚀。但价格比其它隔膜高。 4.食品橡胶，专用于食品饮料的输送。

■ DBY-P型不锈钢电动隔膜泵工作原理模拟图：



■ DBY-P型不锈钢电动隔膜泵性能参数：

■ DBY-P型不锈钢电动隔膜泵注意事项：

1、泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。
2、应及时加油，保持润滑系统正常运转。
3、泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内。
5、对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净泵内积物，以免再开时损坏。

■ DBY-P型不锈钢电动隔膜泵使用注意事项：

1、保证流体中所含的最大颗粒不超过泵的最大安全通过颗粒直径标准。
2、静电火花可能引起爆炸导致人身伤亡事故和财产的损失，根据需要使用足够大截面积的导线，把泵上的接地螺钉妥善可靠接地。
3、接地要求符合当地法规法律要求及现场的一些特殊要求的规定。
4、紧固好泵及各连接管接头，防止因振动、撞击、擦磨产生静电火花。使用抗静电软管。
5、要周期性地检查和测试接地系统的可靠性，要求接地电阻小于100欧姆。
6、保持良好的排气和通风、远离易燃易爆和热源。
7、当输送易燃和有毒的流体时，请将排口接到远离工作区的安全地方。
8、请使用至少3/8"内径内壁光滑的管道连接排气口和消声器。
9、流体的高压可能会导致严重的人身伤亡和财产损失，请不要在泵加压时，对泵及料管系统进行任何的维修工作，如要做维修时，先切断泵的进气，打开旁通的卸压机构使管路系统卸压，慢慢松开连接的各管道接头。
10、如输送有害有毒流体，请不要把泵直接送到厂家来修理。根据当地法律法规妥善处理，并使用奥丰公司纯正配件以保证使用寿命。
11、液体输送部分使用铝合金材料的泵，请不要用来输送含有Fe3+的液体和卤代烃及其他的卤代碳氢化合物溶剂，则将会产生腐蚀引起泵体爆裂。
12、保证所有接触输送体的部件不会被输送的流体腐蚀损坏。
13、保证所有的操作人员熟悉操作使用和掌握泵的安全使用注意事项，必要的话，配给必需的防护用品。
14、正确使用泵，不允许长时间的空运转。
15、在工作恶劣的地方，如建筑工地、工矿的废水排放、由于污水中的杂质且成分复杂，管路易于堵塞，这样对电动泵就形成负荷过高的情况，电机发热易损，主轴易断裂。
