商品信息

基本参数

品牌：	日本
所在地：	广东广州市
起订：	≥1 个
供货总量：	1000 个
有效期至：	长期有效

详细说明

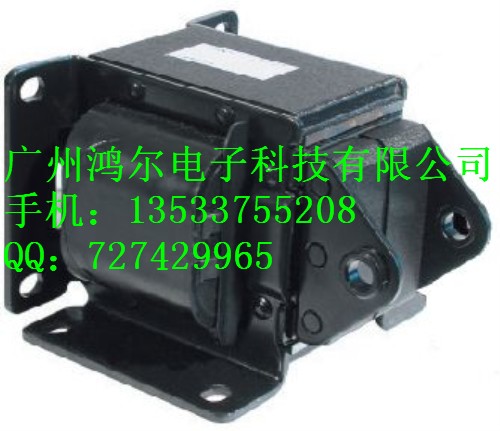

供应牵引电磁铁SA-2502

二、产品简介：
　　 MQ8系列交流牵引电磁铁是我公司最新科技产品，该产品采用优质原材料真空浇注线圈，以最先进的工艺进行生产。产品是体积小、重量轻、外形美观、性能优越、无噪声、温升低、低耗能、线圈密封防水、安全可靠等优点。是同类产品的更新换代产品，填补了国内空白，产品深受国内外用户欢迎。
　　该电磁铁与现有技术相比，具有以下优点：
　　（1）由于线圈密封浇注，大大提高了产品的防水性能，因而提高了整体安全可靠性。
　　（2）安装板上开有垂直安装孔和水平安装孔，可以垂直安装，也可以水平安装，大大扩大适用范围。
　　（3）由于线圈密封浇注，且采用优质的硅钢片制作磁轭和衔铁，具有外形美观，体积小，重量轻，吸合释放快，耗电省的优点。

三、适用范围：
　　本标准适用于交流牵引电磁铁（以下简称电磁铁），该电磁铁，用于交流50赫兹、60赫兹，额定电压至380V的电路中，作为机械设备、及自动化系统，各种操作机构的远距离控制之用。

四、结构特征：
　　电磁铁系交流单相，拉竿式无罩结构，拉动式和推动式并用，线圈断后无复位装置。
　　电磁铁是由磁轭和衔铁两部分组成，在使用时，将磁轭孔安装在固定支架上面，将衔铁活动的连接于牵引杆上。当吸引线圈通电时衔铁被吸合，经过连杆带动其所控制的机构。

五、主要技术参数

型号	额定吸力(N)	额定行程(MM)	每小时额定操作次数（TD60%）	吸引线圈额定电压（V）
MQ8(SAl)-02	2.0	10	1500	24、36、110、220、380
MQ8(SAl)-03	3.0	10	1500	24、36、110、220、380
MQ8(SA)-992	4.8	10	1500	24、36、110、220、380
MQ8(SA)-1092	5.8	10	1500	24、36、110、220、380
MQ8(SA)-1192	7.8	10	1500	24、36、110、220、380
MQ8(SA)-2402	9.8	15	1200	24、36、110、220、380
MQ8(SA)-2502	14.7	15	1200	24、36、110、220、380
MQ8(SA)-2602	19.6	15	1200	24、36、110、220、380
MQ8(SA)-3502	29.4	20	900	24、36、110、220、380
MQ8(SA)-3602	39.2	20	900	24、36、110、220、380
MQ8(SA)-3702	49.00	20	900	24、36、110、220、380
MQ8(SA)-4502	58.80	30	900	110、220、380
MQ8(SA)-4602	78.40	30	900	110、220、380
MQ8(SA)-52	100.0	30	600	110、220、380
MQ8(SA)-56	120.0	30	600	110、220、380

六、电磁铁的外形及安装尺寸见图表（见图表）的规定

产品型号	外形尺寸				安装尺寸			安装孔尺寸
产品型号	Hmax	Hlmax	Lmax	Amax	B1±0.5	B±1.5	C±0.5	a×b
MQ8(SA)-992	85	62	38	34.5	28	24	33	5×4
MQ8(SA)-1092	85	62	38	37	28	27	33	5×4
MQ8(SA)-1192	85	62	38	43	28	32	33	5×4
MQ8(SA)-2402	93	69	47	45.5	34	35	35	6×4
MQ8(SA)-2502	93	69	47	51	34	41	35	6×4
MQ8(SA)-2602	93	69	47	55.5	34	45	35	6×4
MQ8(SA)-3502	130	96	61.5	71	46	55.5	46	9×7
MQ8(SA)-3602	130	96	61.5	76	46	61	46	9×7
MQ8(SA)-3702	130	96	61.5	82	46	67	46	9×7
MQ8(SA)-4502	171	123	84	102	64	83	64	10×7
MQ8(SA)-4602	171	123	84	112	64	93	64	10×7
MQ8(SA)-52	201	146.5	100	87	60	70	60	11×9
MQ8(SA)-56	201	146.5	100	97.5	60	80	60	11×9
