1、简介
真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。 真空断路器是3～10kV，50Hz三相交流系统中的户内配电装置，可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使用场所，断路器可配置在中置柜、双层柜以及固定柜中作为控制和保护高压电气设备用。
广西10kv户外智能高压真空断路器制造厂家
2、结构特点

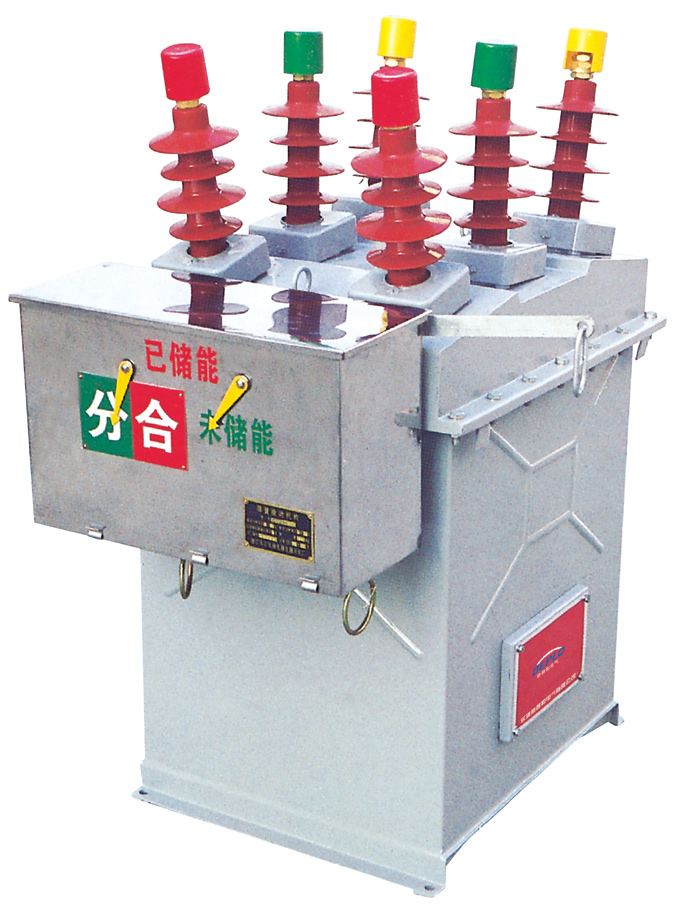

该断路器是由操动机构、导电回路、绝缘系统、密封件及壳体组成，整体结构为三相共箱式。操动机构可配手动或电动弹簧操动机构；断口在灭弧室内，使用寿命长，开断容量大，断路器内置多抽头电流互感器作过流保护用。
断路器内外绝为复合绝缘，箱体内部为干燥空气，具有体积小、重量轻、外形美观、操作维护简便等特点。
在断路器本体的基础上加装隔离开关，本体与隔离为组装式结构，整修断路器一隔离开关组合电器具有 可靠联锁，在分段开关时，具有明显而安全的断口。在该产品上加装电源变压器和集中控制器，可实现配电保护自动化。
广西10kv户外智能高压真空断路器制造厂家
3、使用环境条件
1、周围空气温度：上限+40度，下限—30度
2、海拔不超过2000m；
3、风压不超过700Pa(相应于风速34m／s)
4、地震强度不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大于95％，月平均不大于90％；
8、无易燃**危险，化学腐蚀及剧烈振动的场所。
广西10kv户外智能高压真空断路器制造厂家
4、运输、验收及贮存
1.运输
运输时必须整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。
2. 验收
用户收到柱上断路器后应进行如下工作：
1、检查包装是否损坏
2、对照产品装箱单检查文件是否齐全、附件及备件是否齐全。
3、检查柱上断路器铭牌的技术参数、产品合格证是否符合订货要求。
3. 贮存
本柱上断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内，对产品及各部件要进行核对是否完整和相符。
广西10kv户外智能高压真空断路器制造厂家
5、订货须知
1、产品名称、型号、额定电流、额定电压、额定开断电流；
2、额定操作电压及储能电动机额定电压；
3、所配电流互感器电流比及准确级次；
4、控制器的主要技术要求；
5、箱体外壳的材质及颜色；
6、若有其他特殊要求，订货时协商。
6、随机文件
1. 产品合格证一份。
2. 安装使用说明书一份。
3. 装箱单一份。
7、声明事项
1.在搬运开关时，严禁抬扛进出线桩及电流互感器，对由此造成的损坏皆不属产品本身质量。
2. 任何状况下不准松动紧贴上绝缘罩的铜螺母（标有红漆）。
