名称 |

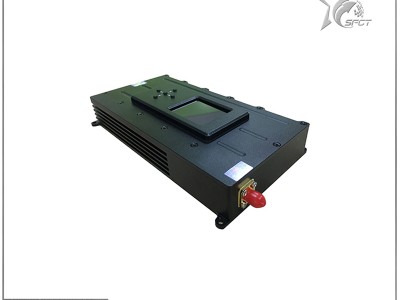

低延时 小体积COFDM高清1080p发射机 远程无人机专用 |
|
型号： |
SG-HD103 |
|
产品特点： |
1)FULL HD的高品质实时视频传输 |
|
详细介绍: |
|
|
HD1080P发射机是一款功能强大的高清发射系统, 采用移动通信的核心技术COFDM(多载波调制技术)，
|
|
| 技术参数 | |
|
工作电压 : |
DC11V~DC16V |
| 工作电流 : | ≤1.1A@DC12.5V |
|
输出频率范围： |
250MHz-320MHz/330Mz- 450MHz / 1000MHz --4400MHz，或根据客户要求定制 |
|
频率带宽 ： |
4/8MHz可选 |
|
输出功率 ： |
28-34dBm功率可调，步进1dB |
| 载噪比C/N： | 30dB @ 30dBm |
|
二次谐波 : |
>52dBc |
|
加密方式: |
AES |
| 调制方式 : | COFDM |
|
星座调制 : |
QPSK，16QAM，64QAM可选 |
|
前向纠错: |
1/2，2/3，3/4，5/6,7/8可选 |
| 保护间隔 : | 1/32，1/16，1/8，1/4可选 |
|
载波模式 : |
2K |
|
功率平坦度: |
全频段≤2dB，8MHz内≤0.5dB |
|
音视频接口: |
HDMI/SDI |
|
信噪比（加权）dB: |
≥58 |
| 斜场信噪比（不加权）dB: | ≥50 |
| SDI : | SDI.HDMI单选一 |
| 标准 : |
SMPTE 425M (Level A and Level B), SMPTE 424M, SMPE 22, SMPTE 259M-C SMPTE 272M SMPTE 299M |
|
输入幅度 mV: |
800±80 |
|
HDMI: |
SDI.HDMI单选一 |
| 版本 : |
HDMI 1.3 |
| HDCP协议: | 支持 |
|
视频编码 : |
H.264,最高1920×1080 60P（兼容1080i分辨率） |
|
视频速率 : |
500kbps-16.68Mbps自适应 |
|
格式 : |
YCbCr4:2:2 |
|
工作温度 : |
-25℃~55℃ |
| 存储温度 : | -40℃~70℃ |
|
外观尺寸 : |
167*90*25mm |
| 设备重量 : | 515g |
