ODF箱产品使用说明
ODF箱、ODF单元箱、ODF子框、ODF配线箱、ONU配线箱、ODF配线架、ODF箱、ODU配线箱、ODU一体化机箱、ODF配线单元箱、FTTH壁挂式60芯ODF单元箱
ODF熔配单元箱又叫：ODF箱、ODF框、ODF单元箱、一体化机箱、ODF光纤配线架
ODF配线箱容量：12芯ODF箱、24芯ODF单元箱、36芯ODF配线箱、48芯ODF光纤配线架、72芯ODF框、96芯ODF分线箱、144芯ODF分纤箱、ODF光纤配线架：288芯ODF光纤配线架、576芯ODF光纤配线架、648芯ODF光纤配线架、720芯ODF光纤配线架、864芯ODF光纤配线架、960芯ODF光纤配线架、1152芯ODF光纤配线架
ODF箱|ODF单元箱|ODF配线箱|ODF配线架 （12芯、24芯、48芯、72芯、96芯144芯ODF单元箱生产厂家！！！）
规格：19〞标准安装
材质：壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
颜色：灰色；
ODF配线箱箱安装：壁挂式、机架式（19英寸）

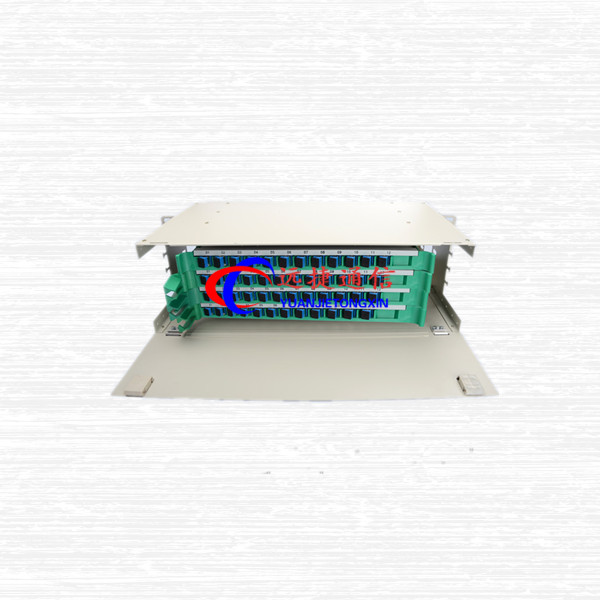

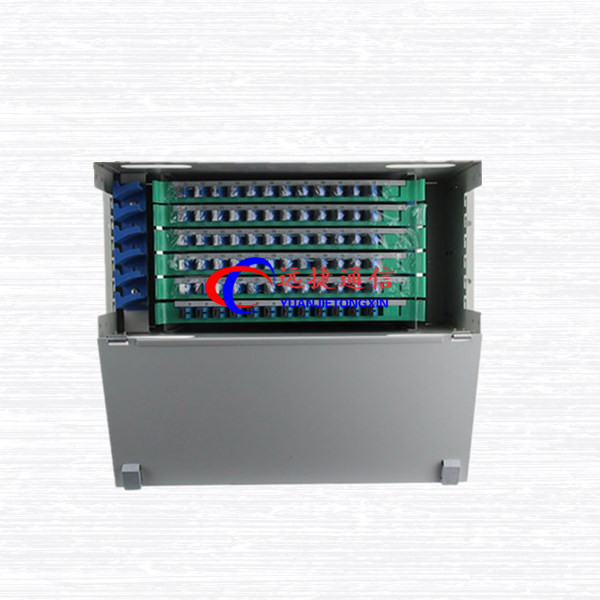

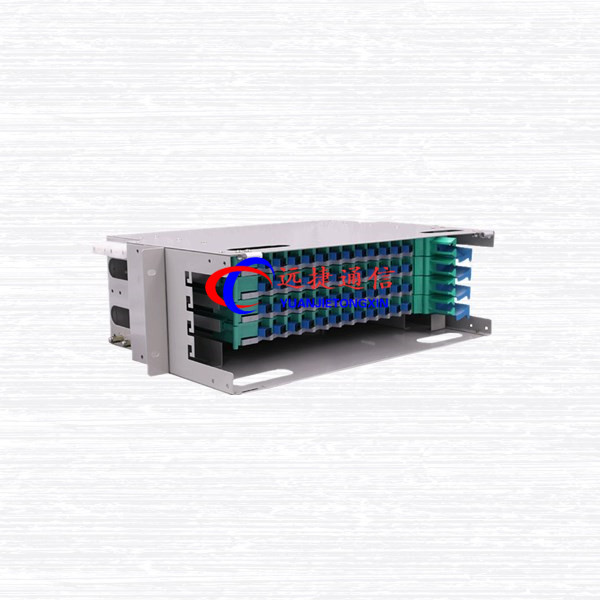

ODF单元箱概述：
ODF单元箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易,安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
产品介绍：
1. 材质：壳体采用厚度1.5mm冷轧板制成,环氧静电喷塑，外形美观，使用方便；所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理、化学性能稳定并且材料之间有良好的相容性；全部材料无毒、无腐蚀，对人体健康和其它设备无副作用。
2. 箱体颜色：灰色
3. 规格：19寸标准安装ODF单元箱
4. 机械性能：塑料件燃烧性能符合GB51697-85的规定；光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm；光缆进入机箱，曲率半径大于光缆直径的15倍。
5. 安装方式：既可装入配线架机柜，也可壁挂安装。
6. 应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统备注：如需特殊规格可根据客户要求定做。
产品分类：

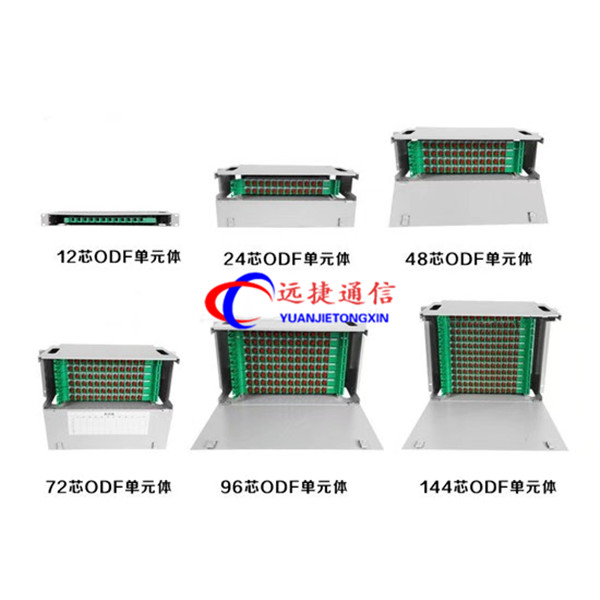

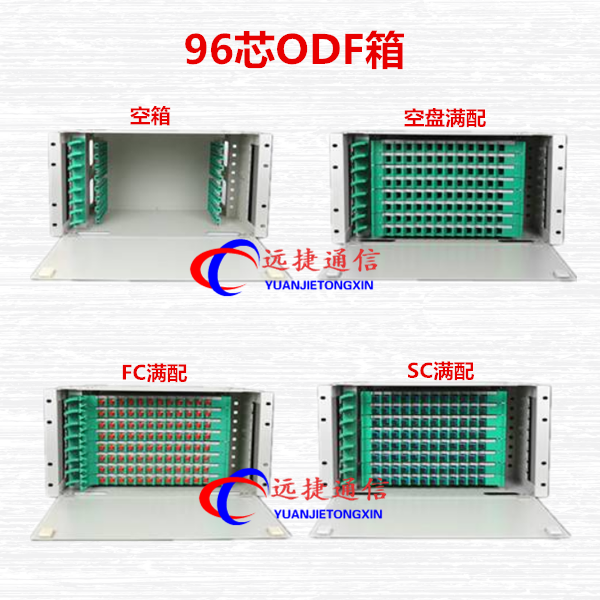

ODF光纤配线架主要分为24芯、36芯、48芯、72芯、96芯、144芯等；
光纤适配器主要有：SC/FC/ST/LC等；
光纤尾纤：12芯束状尾纤SC/FC/ST/LC等；
产品功能：
1. 固定功能：光缆进入机架后,对其外护套和加强芯要进行机械固定,加装地线保护部件,进行端头保护处理,并对光纤进行分组和保护。
2. 容接功能：光缆中引出的光纤与尾缆熔接后,将多余的光纤进行盘绕储存,并对熔接接头进行保护。
3. 调配功能：将尾缆上连带的连接器插接到适配器上,与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插拔；光路可进行自由调配和测试。
4. 存储功能：为机架之间各种交叉连接的光连接线提供存储,使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足小弯曲半径的要求。
使用条件：
1.工作温度：-10℃～+40℃
2.环境温度：－40℃～＋60℃
3.贮存温度：-25℃～+55℃
4.相对湿度：≤85%（+30℃）
5.大气压力：70Kpa～106Kpa
技术参数：
1.标准工作波长：850nm、1310nm 、1550nm
2.介入损耗：≤0.3dB，附加损耗变动量不大于0.2dB ，附加损耗变动量不大于5dB
3.回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB
4.抗电强度：≥3KV(DC)/1min不击穿、无飞弧
5.绝缘电阻：≥1000MΩ/500V(DC)寿命：≥1000次
6.收容盘光纤弯曲半径：≥40mm
7.光纤活动连接器： 插拔500次后： 无机械损伤，插针表面无明显划痕
主要功能
ODF可以对光缆纤芯和尾纤起到保护功能。
光纤配线架
既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
应用领域
综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。 坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19"机架安装标准。
它是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。
