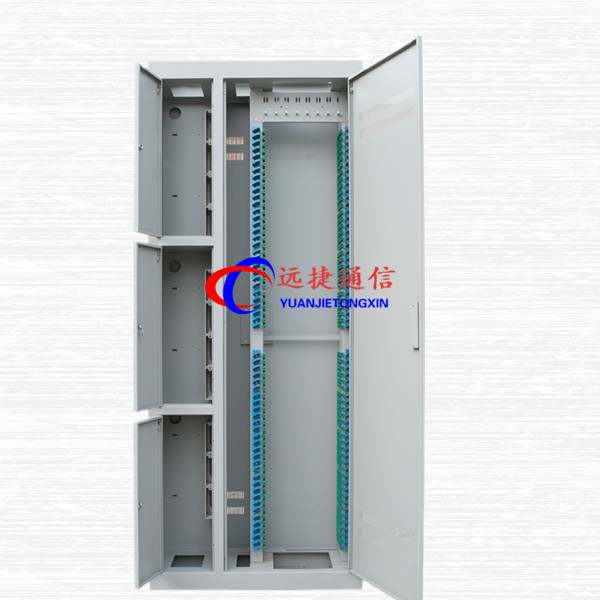

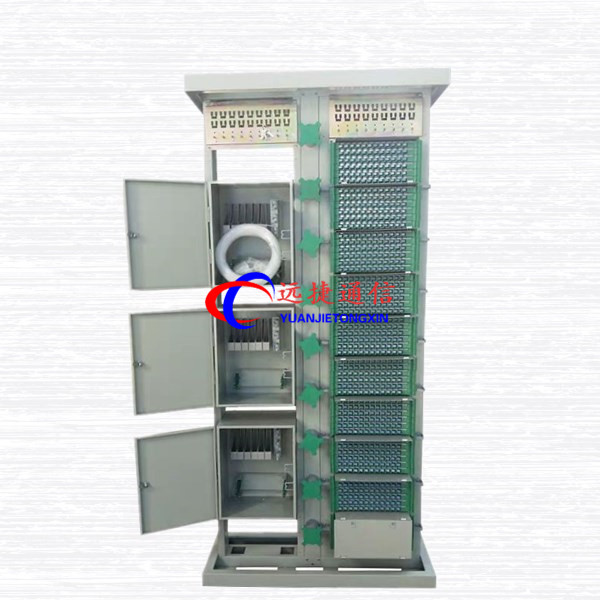

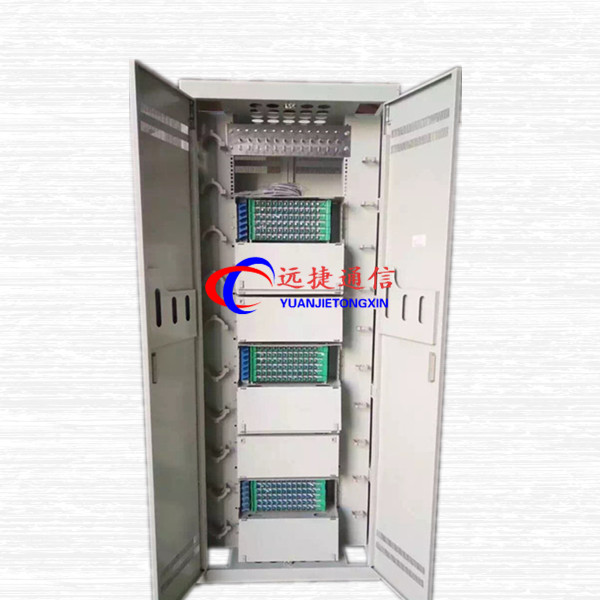

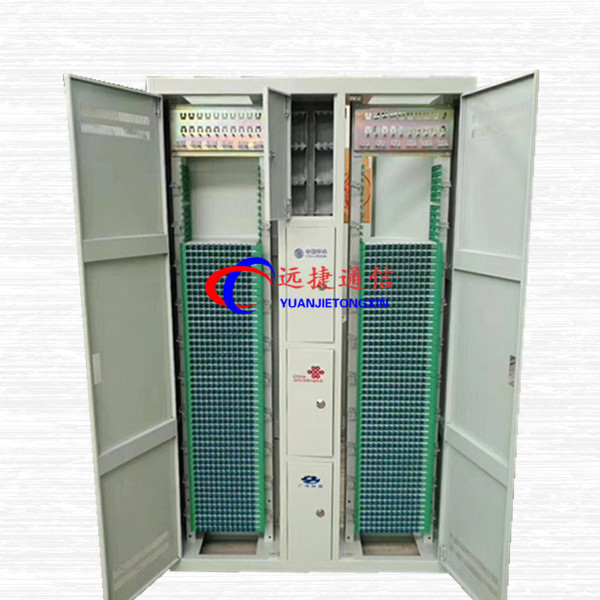

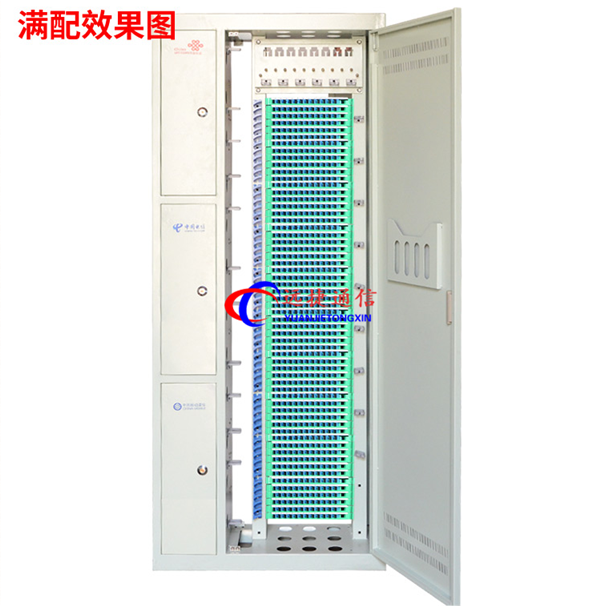

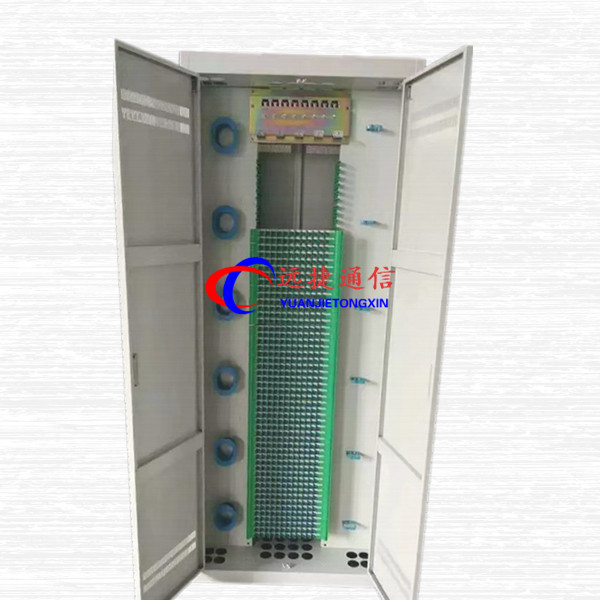

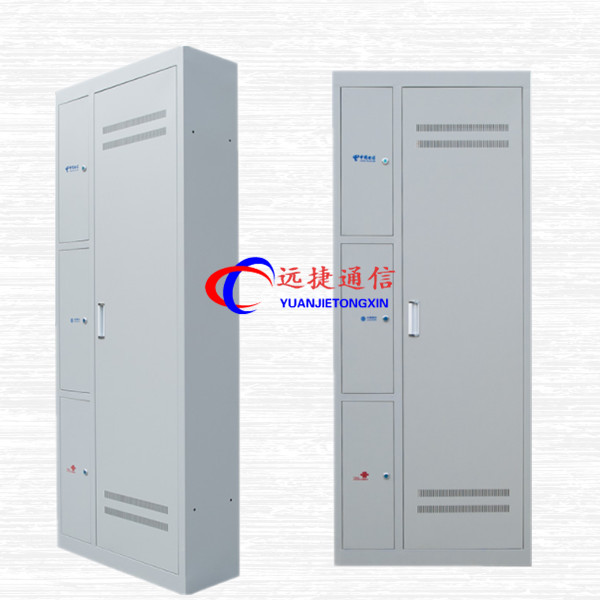

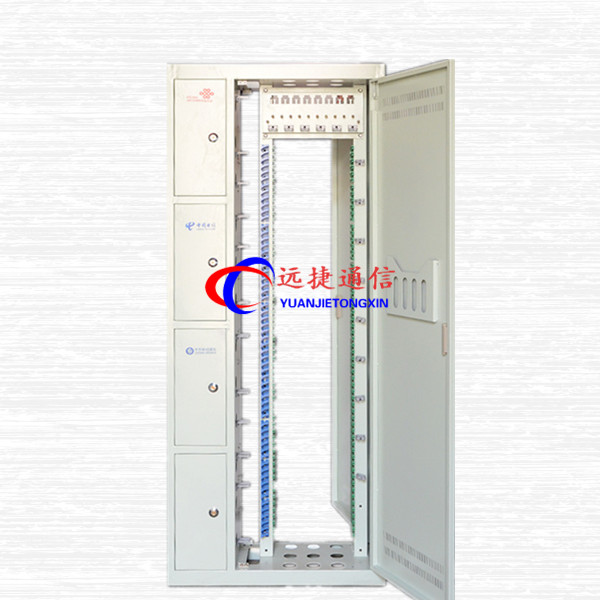

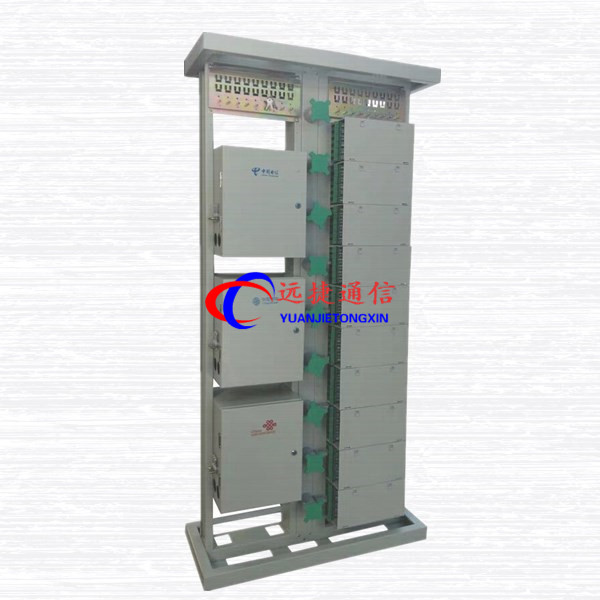

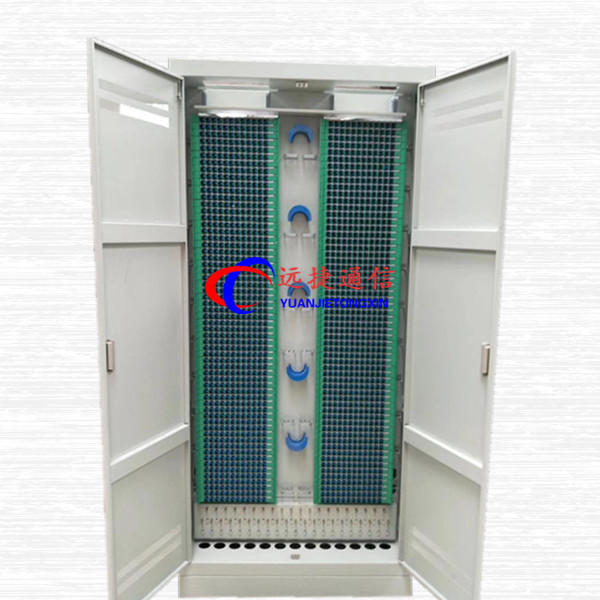

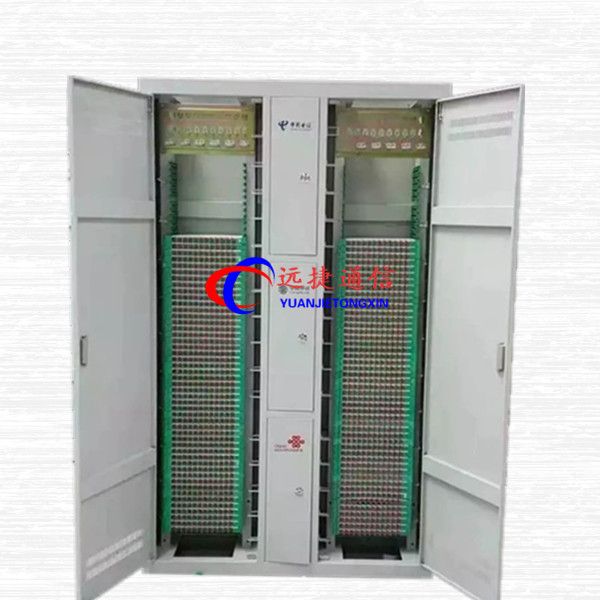

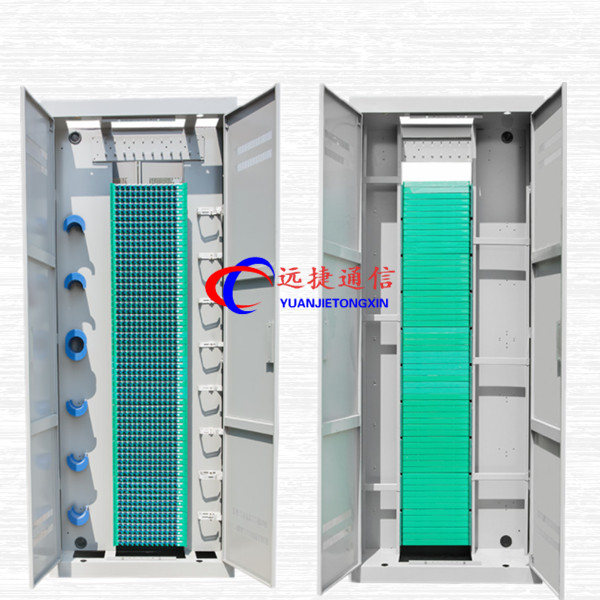

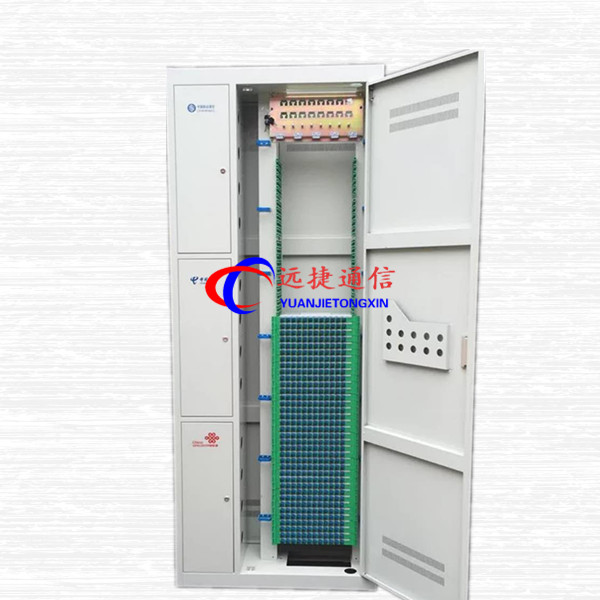

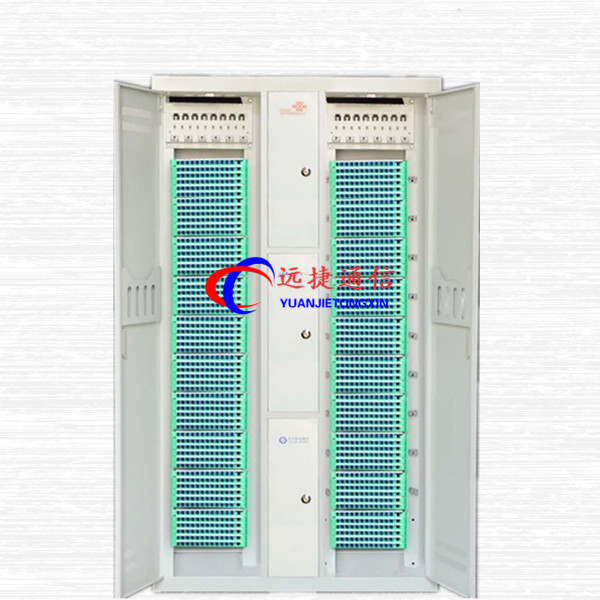

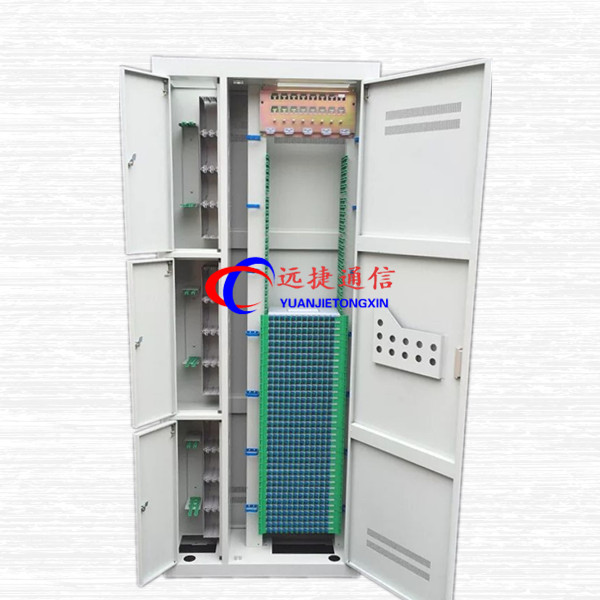

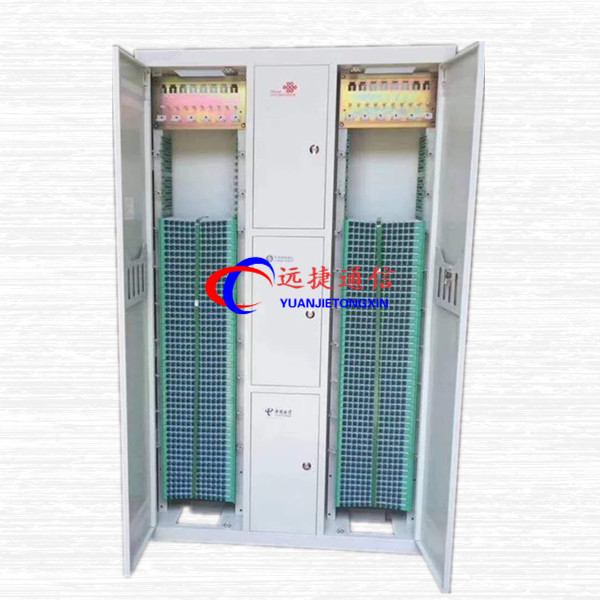

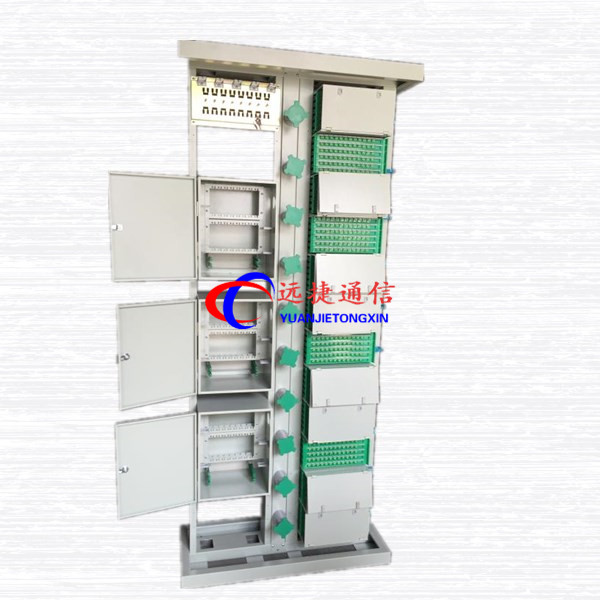

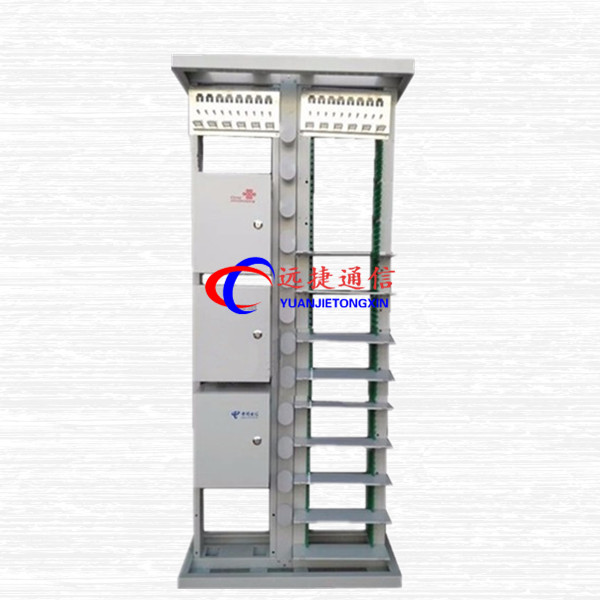

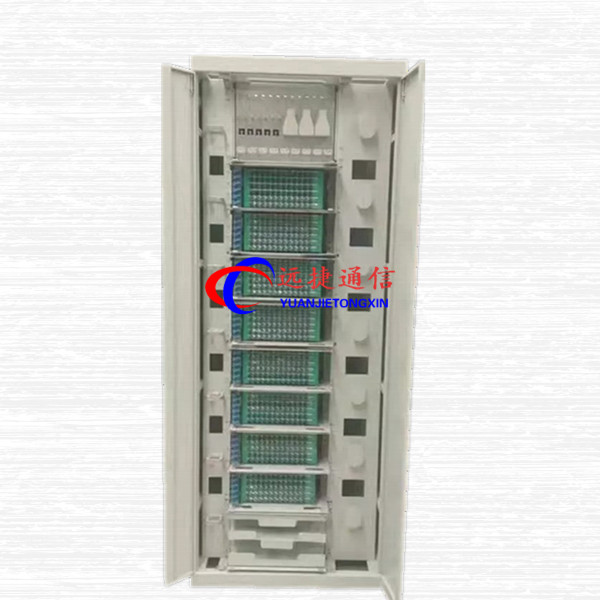

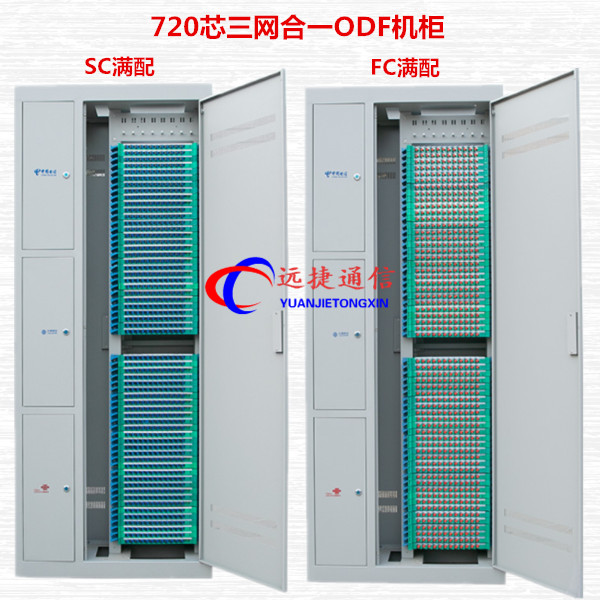

216芯三网合一光纤配线架产品图片介绍

机架外形尺寸

1．为与机房内其它设备高度保持一致，便于走线，OMDF机架高度一般选用2600mm、2200mm和2000mm

三种。在现有测量室内安装时，也可根据现有测量室的空间高度定制，但最高不得超过3510mm。

2．OMDF的宽度宜为 120mm 的整数倍，推荐选用宽度为720mm。深度推荐选用600mm、800mm及900mm三种

OMDF机架结构形式为敞开式，采用双面操作。正面为线路侧，用于室外光缆的固定、开剥、熔接与终端；背面为设备侧，用于成端设备光缆和设备跳纤。架体左侧固定光缆，右侧存储跳纤。

走线槽道

1．机架的设备侧应安装多层水平走线槽道，以满足多个机架并架时的走纤。

2．走线槽道可分层设置在设备侧每层光纤终端单元的下方或后面，也可设置在架体

中间位置，但不应影响光缆的布放与固定。

3．走线槽道内可设置挡纤柱，将架内跳纤与架间跳纤分开。架内跳纤靠走线槽道内

侧布放，架间跳纤靠走线槽道外侧布放，以避免跳纤的交叉走线。

4．各架走线槽道的高度、尺寸应相同，以便于并架时相互拼接、延伸。

5．走线槽道容量应满足各种可能跳纤方式时最大量跳纤走线的需要。

OMDF的使用

1．依据机房上线洞的情况，OMDF可采取下进线或上进线方式。机房内有地槽时采取下走线方式，无地槽时采取上走线方式。室外光缆一般采取下走线方式，室内光缆一般采取上走线方式。

2．室外光缆成端在线路侧一体化单元框上，在一体化托盘内与尾纤熔接后插入适配器成端上列；设备光缆在设备侧光纤终端单元后端插入适配器成端上列。

3．跳纤在一体化单元框和光纤终端单元前端成端。

4．由于设备侧与线路侧端子数量比约为1:1（2600mm以上机架为1:1.2），室外光缆大部分为环型结构，而且光缆保护采用冷保护方式，因此，跳纤布放后设备侧端子仅占用一半。设备侧的使用可有以下几种方式：

（1）紧上空下使用方式：设备侧上半部分端子与线路侧相连，空闲下半部分端子，以备后期改为热保护时使用。该方式设备侧与线路侧架内对应。

（2）交错使用方式： 以光纤终端单元为单位的交错使用方式。如：占用第1框光纤终端单元，空闲第2框光纤终端单元，再占用第3框光纤终端单元，空闲第4框光纤终端单元。 以每排端子为单位的交错使用方式。如：同一框光纤终端单元内，占用第1排端子，空闲第2排端子，再占用第3排端子，空第4排端子。

（3）隔架使用方式：即整架使用整架空闲方式，如：第1架全部使用，空闲第2架，再使用第三架，空闲第4架。

主要性能指标

 1、使用环境条件：

工作温度：+5℃～+40℃

相对湿度：≤85％（+30℃时）

大气压力：70～106kpa

 2、光电性能：光纤连接器损耗不大于0.5dB， 回波损耗不小于40dB 。

 3、高压防护接地装置：机架高压防护接地装置与光缆中金属加强芯及金属护套相连，地线的截面积大于6平方毫米。机架高压防护接地装置与机架间绝缘，绝缘电阻不小于20000MΩ/500V（直流电）。机架高压防护接地装置与机架耐电压不小于3000V（直流电）1min不击穿，无飞弧。
