360芯三网合一光纤配线架新闻发布规格尺寸

光纤配线架(ODF)用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块及无线基站的中小型配线系统。宁波宏脉通信科技有限公司

折叠编辑本段外观结构

1、机架结构形式

1)机架结构有封闭式、半封闭式和敞开式。

2)机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。

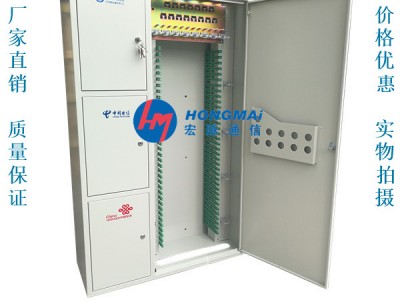

288芯360芯432芯三网合一光纤配线架共建共享配线柜

1152芯1200芯1440芯开放式三网合一光缆配线架光纤交接箱室内落地

648芯三网合一光纤总配线架|648芯共建共享OMDF|576芯三网共建光纤总配线架|720芯三合一OMDF光纤总配线架|720芯GPX81系列光总配线架|GP720芯直插盘光纤总配线架|648芯直插盘OMDF|648芯ODF子框式光总配线架|648芯光分路器款MODF光总配线架|光纤总配线架生产地|光总配线架型号大全

三网共建共享光纤配线架是用于光纤接入网(电信网,移动网,联通网）三网主干光缆与FTTH小区配线光缆节点处的接口设备,可以实现大容量光纤的熔接,终端存储以及调度等功能。该产品的应用,减少了三网的重复线路建设,精简线路,美化环境。

宏脉通信,光纤连接你我；共创未来；宽带沟通无限!

OMDF容量：576芯,648芯,720芯,864芯,960芯,1152芯

机架高度：2000mm,2200mm,2600mm 三类

材质：优质冷轧板

类型：常规型（设备侧光分路器款） 三网合一款

GPX02B光纤配线架的作用ODF（Optical Distribution frame）光纤配线架
宁波宏脉通信科技有限公司光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接,分配和调度。随着网络集成程度越来越高,出现了集ODF,DDF,电源分配单元于一体的光数混合配线架,适用于光纤到小区,光纤到大楼,远端模块局及无线基站的中小型配线系统。

GPX02B型光纤配线架属熔接配线一体化,适用于光纤接入网主干光缆间的熔接,配线,调线和测试。

技 术 指 标

• 工作环境：-40℃~ 65℃
• 大气压力：70Kpa ~106Kpa
• 插入损耗：≤0.2dB
• 回波损耗：FC/PC ≥40dB,FC/APC≥60dB,FC/UPC≥50dB
• 光纤连接器插拔耐久寿命>1000 次
• 机箱高压防护地与机箱绝缘,绝缘电阻≥×1000m/500v(DC)
• 机箱高压防护与机箱耐压间耐压≥3000CV（DC）/1min不穿,无飞弧。

特 点

• 容量大,密度高,2.6米机架满配置864芯；
• 全模块化设计,采用12芯熔接配线一体化模块,每单元集熔接,配线于一体；
• 卡接式安装FC,SC两种适配器,适配器与机箱下面呈30度角,既保证了跳纤的弯曲半径,又可避免弧光灼伤人眼；
• 能同时满足带状光缆和非带状光缆的需要；
• 标识清楚,每芯光纤的接续与分配都有明确规定的标示；
• 每个接续模块可单独抽出,操作方便,具有保护光纤接点盘贮光纤功能；
• 设有光缆引入单元,光缆可上下进缆,光纤的分配和调度全正面操作。

3.3.1 特点及优点

◆ 采用中国电信标准设计,通用性强；

◆ 符合标准：YD/T 778-2006

◆ 适用通信机房独立光纤跳接场,配线采用交叉连接方式,可以方便地实现光纤线路的连接,分配和调度；

◆ 全封闭柜式结构,防尘性能好；

◆ 设有高性能接地装置,保护设备安全。

3.3.2 主要技术性能

◆ 工作环境温度：－25℃～ 55℃

◆ 环境湿度：≤93％( 40℃)

◆ 箱门开启角度：≥110°

◆ 箱门开启次数：≥2000次

◆ 接地排耐电压水平：≥3000V(DC)/10mA/1min

◆ 绝缘电阻：≥1×103MΩ/500V

◆ 箱体安装型式：落地式

表一：光纤配线架配置表（采用单层/双层分路器托盘）：
