产品概述

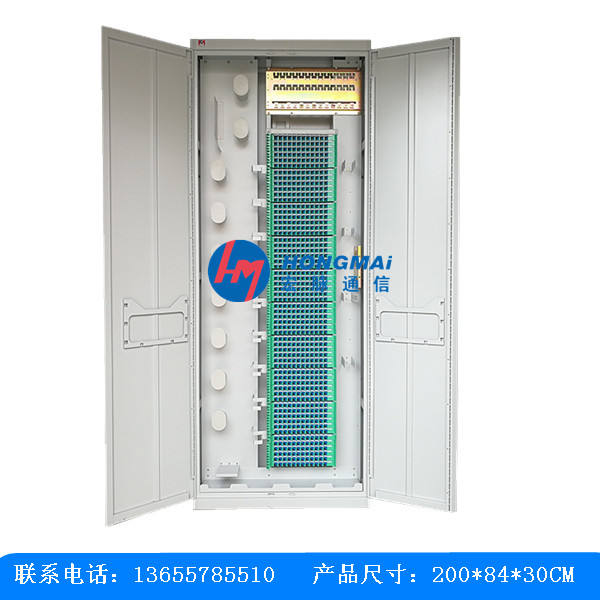

宏脉子框式光纤配线架ODF （Fiber Optic Distribution frame），又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。光纤配线架是光通讯中终端的一种设备，具备有优异的光学性能和高可靠性，附加损耗低、方向性好、波长平坦性好、环境稳定性好、外形美观、结构紧凑、容量大、密度高以及良好的抗腐蚀。光纤配线架用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上，通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要，在配线架上可进行互连或交接操作。
宏脉产品介绍
-
安装方式：壁挂式、机柜式和机架式
-
应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。
宏脉产品分类
-
根据范围不同，分为建筑群配线架、建筑物配线架和楼层配线架。
建筑群配线架是端接建筑群干线电缆、光缆的连接装置。
建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
楼层配线架是水平电缆、水平光缆与其他布线子系统或设备相连接的装置。
-
根据接口数量不同，分为8口、12口、24口、48口、72口。
-
根据接口型号不同，分为ST、SC、LC、FC等型号。
宏脉产品特点
1. 容量大，密度高；操作方便；
2. 卡式安装FC、SC、LC、ST（另加法兰）四种适配器，适配器与机箱正面呈30°角，既保证了跳纤的曲
率半径，又可避免弧光灼伤眼睛；
3. 确保光纤、光缆在任何位置弯曲曲率半径大于40mm；
4. 全模块化设计，12芯接续模块集熔接与配线为一体；
5. 能同时满足带状光缆和非带状光缆的成端需要；
6. 标识清楚，每芯光纤的接续与分配都有明确的标示；
7. 为跳纤提供的管理方案，布线美观，便于查找；
8. 光缆、尾纤、跳纤的进出线各自独立，互不干扰；
9. 有可靠的光缆固定、开剥、接地保护装置；
10. 每个接续模块可单独抽出，操作方便，具有保护光纤接点和盘贮光纤功能；
11. 提供各种保护附件，避免光纤受到意外机械损伤。
宏脉使用条件
-
环境温度—25℃至40℃
-
相对湿度≤85％（30℃）
-
大气压力70KPa到106KPa之间
宏脉功能要求
-
固定功能：光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。
-
容接功能：光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。
-
调配功能：将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。
-
存储功能：为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。配线架内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。
宏脉选择光纤配线架的方法
1. 光纤配线架是安装在墙上还是19＇＇机架上？ 光纤配线架通常安装在19＇＇机架内，对于小型安装可能
也会直接安装在墙壁上。
2. 是否有光缆余留量安放空间？ 应当保留一定量的光缆以防在配线架内拉断光纤，承受过高的应力，并
能防止光纤被扯出配线架。
3. 是否有保护装置？ 在光纤配线架内部应设有光纤保护装置。
4. 通用性 不同的耦合器在配线架上要尽可能的体现出通用性。 比如LC型光纤配线架 就可适合双工LC/
单工SC/MTRJ型光纤适配器；ST型光纤配线架就可适合ST以及FC型光纤适配器。大大的提高了产品的
可用性。
5. 结构是否灵活？ 这项特点依旧是提高产品的可用性。 光纤配线架根据结构分，可分为3种类型，即壁
挂式、机柜式和机架式。 壁挂式一般为箱体结构，适用于光缆条数和光纤芯数都较小的局所。 机柜式
是采用封闭式结构，纤芯容量比较固定，外形比较美观。 机架式一般是采用模块化设计，用户可根据
光缆的数量和规格选择相对应的模块，灵活地组装在机架上，它是一种面向未来的结构，可以为以后光
纤配线架向多功能发展提供便利条件。 光纤配线架应尽量选用铝型材机架，其结构较牢固，外形也美
观。机架的外形尺寸应与现行传输设备标准机架相似，以方便机房排列。表面处理工艺和色彩也应与机
房内其他设备相近，以保持机房内的整体美观。
