ZRSF(H)型电子式电动三通调节阀标准参数:
通用型号:ZRSF(H)
公称通径：DN15-300mm
压力范围:1.0~6.4MPa
温度范围：-40-450℃
连接方式：法兰、焊接
主体材质:碳钢，不锈钢
设计制造：JB/T7749-95
结构长度：GB/T12221-89
连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
检验与试验：JB/T7749-95
泄漏等级:ANSI B16.104 IV, ANSI B16.104 VI
驱动装置:电动

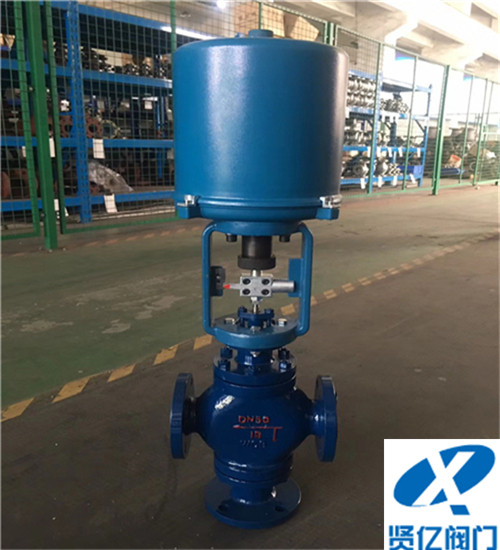

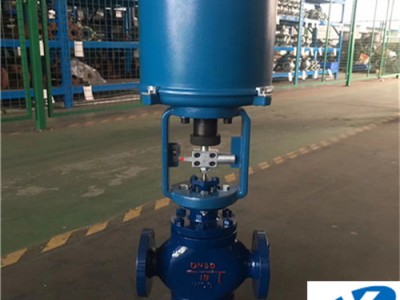

ZRSF(H)型电子式电动三通调节阀概述：
ZRSF(H)型电子式电动三通调节阀是由3810L系列电子式电动执行机构和三通阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，调节阀有合流与分流两种作用方式，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。
三、ZRSH三通合流调节阀外形尺寸
|
公称 |
L |
D |
H1 |
H |
|||||
|
PN（Mpa） |
PN（Mpa） |
常温 |
中温 |
||||||
|
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
||||
|
25 |
185 |
190 |
200 |
225 |
140 |
150 |
160 |
555 |
707 |
|
32 |
200 |
200 |
210 |
225 |
150 |
160 |
170 |
561 |
709 |
|
40 |
220 |
220 |
235 |
225 |
160 |
170 |
180 |
660 |
812 |
|
50 |
250 |
255 |
265 |
255 |
180 |
190 |
200 |
675 |
827 |
|
65 |
275 |
285 |
295 |
255 |
200 |
210 |
220 |
863 |
1027 |
|
80 |
300 |
310 |
320 |
255 |
210 |
230 |
240 |
868 |
1032 |
|
100 |
350 |
360 |
370 |
255 |
220 |
250 |
260 |
872 |
1036 |
|
125 |
410 |
430 |
440 |
255 |
260 |
300 |
300 |
905 |
1200 |
|
150 |
450 |
465 |
475 |
310 |
280 |
320 |
320 |
920 |
1135 |
|
200 |
550 |
560 |
570 |
310 |
320 |
380 |
380 |
950 |
1165 |
|
250 |
635 |
660 |
670 |
310 |
|
475 |
475 |
1203 |
1485 |
|
300 |
720 |
740 |
740 |
310 |
|
585 |
585 |
1265 |
1557 |
ZRSF三通分流调节阀外形尺寸
|
公称通径（DN） |
L |
D |
H1 |
H |
||||
|
PN（Pma） |
PN（Mpa） |
|||||||
|
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
|||
|
80 |
300 |
310 |
320 |
255 |
225 |
250 |
265 |
885 |
|
100 |
350 |
350 |
370 |
255 |
245 |
275 |
285 |
897 |
|
125 |
410 |
425 |
440 |
255 |
285 |
320 |
325 |
931 |
|
150 |
450 |
460 |
475 |
310 |
305 |
340 |
345 |
945 |
|
200 |
550 |
560 |
570 |
310 |
350 |
400 |
410 |
979 |
|
250 |
635 |
660 |
670 |
310 |
|
540 |
540 |
1268 |
|
300 |
720 |
740 |
770 |
310 |
|
612 |
612 |
1294 |
