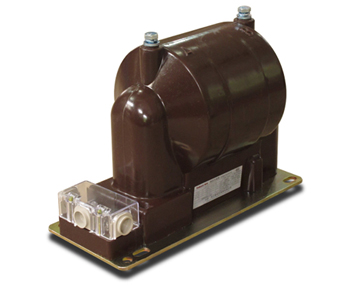

FDGE9全封闭干式放电线圈
|
用途及适用范围 FDGE型放电线圈用于电力系统中与高压并联电容器组并联连接，使电容器组从电力系统切除后的剩余电荷能快速泄放，电容器的剩余电压在规定的时间内达到要求值，防止在再次合闸时，由于电容器组仍带有电荷而产生危及设备安全的合闸过电压和过电流，确保检修人员的安全。 FDGE型放电线圈带有二次线圈，供测量和保护用。 产品特点 2.1 采用环氧树脂真空浇注结构，实现了无油化； 2.2 完全免除了油渗漏、污染环境和易燃等缺点； 2.3 产品结构简单，安装使用方便； 2.4 加强的内外绝缘使产品有极高的安全性； 2.5 产品维护简单，只需在停电时擦去表面灰尘即可； 2.6 产品坚固可靠，机械强度高。 使用条件 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3.1.安装地点
与电容器线的连接方法 包装、运输及贮存 7.1放电线圈必须使用包装箱包装；并在包装箱中固定，箱外要有型号和搬运禁忌标志。 7.2放电线圈应保存在防雨雪、没有腐蚀性气体、相对湿度不大于95%的地方。 7.3 放电线圈供电气连接的接触面在运输和储存期间应有防腐措施。 7.4 放电线圈一次回路通过电流小于1A，请不要使用硬质导线（如铝排、铜排等）并联放电线圈至电容器组（导线截面不要超过20mm2）。 注：严禁使用硬质导线直接连接放电线圈，否则会造成一次开路，产品报废。 7.5 请不要使用放电线圈套管作为母线的支撑点。 7.6 每台放电线圈附有下列文件： 7.6.1 产品合格证：1份； 7.6.2 出厂试验记录：1份； 7.6.3 使用说明书：1份； 验收试验 8.1 外观检验 8.2 绝缘电阻测量 8.3 工频耐受电压（干）试验 8.4 比值差试验（必要时） 外形及安装尺寸 见图一、图二。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
