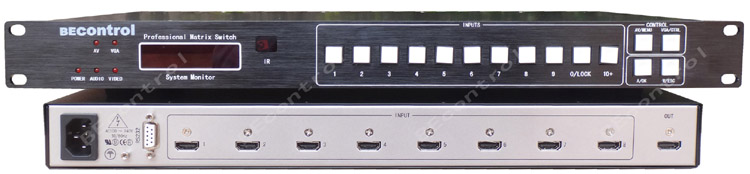

8进1出HDMI切换器 HDMI0801 高清MDMI选择器

产品型号：
BEC-HDMI0401：4路HDMI信号输入，1路HDMI信号输出，1U/支持个性软件/遥控/线控/IPAD/手机控制
BEC-HDMI0801：8路HDMI信号输入，1路HDMI信号输出，1U/支持个性软件/遥控/线控/IPAD/手机控制
BEC-HDMI1601：16路HDMI信号输入，1路HDMI信号输出，1U/支持个性软件/遥控/线控/IPAD/手机控制
BEC-HDMI2401：24路HDMI信号输入，1路HDMI信号输出，2U/支持个性软件/遥控/线控/IPAD/手机控制
BEC-HDMI3201：32路HDMI信号输入，1路HDMI信号输出，2U/支持个性软件/遥控/线控/IPAD/手机控制
BEC-HDMI4801：48路HDMI信号输入，1路HDMI信号输出，4U/支持个性软件/遥控/线控/IPAD/手机控制

本系列HDMI切换器产品是我公司专门研发生产用于对计算机HDMI信号进行切换的设备，可将多路HDMI音视频信号从输入通道切换输送到1路HDMI音视频信号通道上输出，采用性能极高的专业切换处理芯片，自带缓冲，输出更加稳定，图象 清晰无重影；实现影音播放的同步切换，内嵌智能控制及管理软件，提供RS232控制接口，方便用户与各种远端控制设备配合使用。供RS232环出接口，可以让多台切换器级联使用，以扩充多路端口。同时具有手动面板、红外遥控控制功能，方便用户与各种红外控制设备配合使用。另外还具有掉电现场保护功能、状态存储记忆。广泛用于投影教室、会议室、多功能厅、展厅、多媒体教室等场所。

产品特性：

(1)多种控制方式可选；机器面板键盘+遥控器+RS232串口

(2)用户可通过面板或遥控器一键切换输入信号到输出；

(3)面板或遥控器锁定功能，防止设置好模式误操作；

(4)前面板LCD状态显示，提示输入输出切换状态信息；

(5)可通过软件设置信号轮询自动切换和手动切换；

(6)机器前面板LCD液晶显示屏自动屏保功能；

(7)输入输出切换通道，掉电保护功能；

(8)标准的U型机架设备，方便工程安装；
(9)用户可通过BEcontrol CS32 V1.0专用软件切换；
(10)用户可通过BEcontrol IPAD控制系统控制；

技术参数:

带 宽：1.65GHz（-3Db）满载

最大支持分辨：Normal-PC：16001200@60_24bit， HDPC：19201200P@ 60_24bit，HDTV：

19201080P@60_36bit

协 议：支持HDCP1.3协议，支持HDMI1.3协议，兼容DVI1.0协议

最大传输延时：5nS(±1nS)

切换速度：150 ns(最长时间)

信号类型：HDMI 1.3规范中的 HDMI-A全数字T.M.D.S.信号

微分相位：0.05o(RL=150Ω)

微分增益：0.05%(RL=150Ω)

数据传输率：2.25GBits

信号输入

信号类型：HDTV 高清信号

接 口：Type-A型HDMI锁扣母头

最小电平：0.5Vp-p

最大电平：1.0Vp-p

差分阻抗：100Ω

回波损耗：-30db@5MHz

信号输出

信号类型：HDTV 高清信号

接 口：HDMI 接口 A 型 19 针母头

输出电平：0.7Vp-p

差分阻抗：100Ω

回波损耗：-30db@5MHz

直流补偿：最大 5mV

功 耗：30W

温 度：-15℃～55℃

输入电压：AC 110～240V；50/60Hz
1U机箱尺寸：430×250×44mm(长×宽×高）；约5.5Kg

2U机箱尺寸：430×250×88mm(长×宽×高）；约7.0Kg

3U机箱尺寸：480×250×132mm(长×宽×高）；约8.0Kg

4U机箱尺寸：480×250×176mm(长×宽×高）；约10Kg

 产品连接示意图：

 键盘/遥控器操控

A)     1-9路输入，直接按键盘/遥控器数字1-9按键，切换对应通道

B)     10-32路输入，采取组合按键切换方式

如第10路输入切换输出，分别按1 、10+、0/LOCK

如第15路输入切换输出，分别按1 、10+、5

如第22路输入切换输出，分别按2 、10+、2

如第32路输入切换输出，分别按3、10+、2

C)     功能键介绍：

AV/Menu：表示音视频同步切换模式，左边对应AV指示灯亮，液晶屏提示M状态

VGA/Ctrl：表示VGA视频切换模式，左边对应VGA指示灯亮，液晶屏提示G状态

A/OK：表示音频切换模式，左边对应AUDIO指示灯亮，液晶屏提示A状态
