易峰晨科技小家电IC芯片SC91F731
Flash-MCU-
1.总体描述
SC91F731 是一颗加强型的超快速1T 8051 工业级Flash 微控制器，指令系统完全兼容传统8051 产品系列。SC91F731 内部集成有8KB Flash ROM（包含256Byte EEPROM）、256B SRAM、最多18GP I/O（包含8 个大电流LED 驱动口）、5 路外部中断、2 个16 位定时器、8 路10 位高精度ADC、1 路8 位可分时输出至2路的PWM、1 路12 位Buzzer、1 个串口通讯接口（SIF）、1 个32K base timer、内部高精度16M/8M Hz 振荡器等资源。为提高可靠性及简化客户电路，SC91F731 内部也集成有4 级可选电压LVR、2.4V 基准ADC 参考电压、WDT 等高可靠电源电路。SC91F731 可广泛应用于各种大小家电、工业控制等应用领域。
2. 主要特色
工作电压: 3.6V~5.5V
工作温度: -40 ~ 85 度
封装: SOP20、DIP20
内核: 超快速的 1T 8051
存储器: 8KB Flash ROM（MOVC 禁止寻址0000~00FFH 的256B）, 256B SRAM
系统时钟:
内建 16M/8M Hz 振荡器
IC 工作的系统时钟,可通过编程器选择设定
频率误差: 跨越 (4.5V~5.5V) 及 (-40 度, 85 度) 应用环境, 不超过±2%
外接32K 晶振
不作为 IC 的系统时钟
仅作为 base Timer 来精确计时使用
可以唤醒STOP
可通过 Code Option 取消此晶振，并作为GPIO 使用
低电压复位（LVR）:
复位电压有4 级可选; 分别是: 3.5V、3.7V、3.9V、4.1V
Default 为用户烧写Code Option 时的选择值
Flash 烧写: 4 线串口烧写接口
中断（INT）:
TIMER0,TIMER1, X32K , PWM, SIF,ADC,INT0~2,,INT6~7 共 11 个中断源
INT0、INT2、INT6~7 外部中断为4 个中断向量入口，仅下降沿触发
INT1 为单独的中断向量入口，可设上升沿、下降沿、双沿中断
两级中断优先级可设
数字外围:
18个4 种模式可设的强输出GP I/O（包含8 个大电流LED 驱动）
16位WDT，可选时钟分频比
2个标准 80C51 16 位定时器TIMER0 及 TIMER1
1个串行通讯接口SIF，可设Slave 和Master Mode
1路周期/占空比可调的 8 位PWM ,可分时输出至2 个不同管脚
1路12 位Buzzer
1路来自于32K 晶振的准确base Timer
模拟外围:
8 路10 位ADC
1) 内建基准的 2.4V 参考电压
2) ADC 的参考电压有2 种选择, 分别是 VDD 以及内部 2.4V
3) 可设ADC 转换完成中断
省电模式:
STOP MODE (也称 POWER DOWN MODE)
可由 INT0~2，INT6~7 唤醒 STOP MODE
可由外部32K 振荡产生的定时中断唤醒STOP MODE

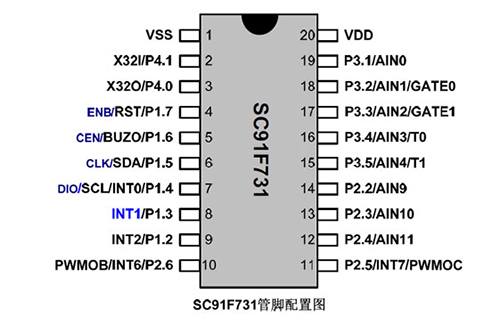

3、管脚定义
4、应用
吸尘器，直发器，电动车表头，LED控制，HID，充电器，足浴器，按摩器材，触摸按键，各种小家电，计价秤，豆浆机，油烟机，消毒柜，压力锅，电饭煲，暖风机，移动空调，仪表，工控，微波炉，无味风扇，面包机，压力煲，电磁炉，触摸面板，洗衣机，咖啡机，空调面板，LCD大小家电仪表，三表，音响，各种家电，工业控制等。
