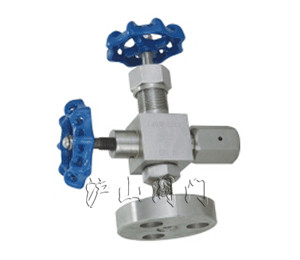

J49H压力计截止阀_不锈钢针型阀



产品名称：	J49H压力计针型阀	产品型号：	J49H
驱动方式：	手动	连接形式：	法兰
适用介质：	水、蒸汽、油品	密封材料：	硬质合金、不锈钢
压力范围：	16.0～32.0MPa	公称通径：	DN6-DN10
常用材质：	不锈钢	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内著名〖J49H压力计针型阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖J49H压力计针型阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

一、J29W-320结构形式

J29型压力计式截止阀用截止阀，广泛用于石油、气体、蒸汽水氮氢混合等介质管路上，作测试压力的启闭装置，它具有连接牢固，密封性能好，并有排污性能等特点。

应用规范

1、设计制造：GB/T 12224-1989 JB/T 7747-1995
2、连接形式：管接头内螺纹连接；法兰连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

主要外形尺寸

规格	M1	M2	L1	L2	H	Do	重量（kg）
DN6	M20×1.5	M14×1.5	60	56	86	63	1.0

二、J49-320结构形式

J49型压力计式截止阀用截止阀的用途，工作原理技术性能和J29型压力计用截止阀相同，其结构基本相同。所不同的只是连接形式不同，该阀一端用焊纹连接另一端则用法兰连接 。

实验项目	压力值
公称压力	PN
壳体实验	1.5PN
密封试验	1.1PN
气压试验	0.6PN
适用温度	≤180℃
适用介质	水、蒸汽、油品等

规格	M1	A	B	C	N-Ф	L1	L2	H	Do	重量（kg）
DN6	M20×1.5	42	70	16	3-Ф16	62	60	86	63	1.2
DN10	M20×1.5	42	70	16	3-Ф16	62	60	86	63	1.2
