产品简介：

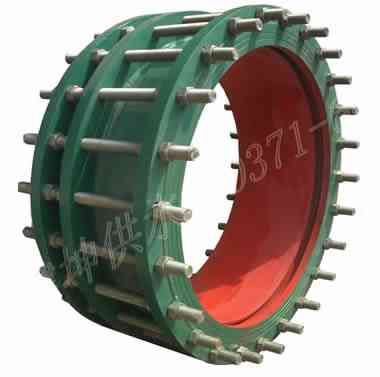

VSSJAF(C2F)型双法兰传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成，能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰传力接头不能吸收轴向位移，主要用于泵、阀门等附件的松套连接。
公称通经：DN65mm-DN3200mm
工作压力：0.6-4.0MPA
使用介质：水、污水。
密封材料：NBR
制造标准：GB12465-2002。
安装说明：双法兰松套传力接头适用于两面与法兰连接。安装时调节产品两端与管道或法兰的安装长度，安装完毕后，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。
      选购双法兰松套传力接头，单法兰松套传力接头，可拆式双法兰传力接头到巩义市健坤供水设备厂！

产品接头简图：

产品结构简称及材质：

序号	名称	数量	材料
1	本体	1	QT400-15、Q235A、ZG230-450、20
2	密封圈	1	NBR
3	压盖	1	QT400-15、Q235A、ZG230-450、20
4	限位短管法兰	1	Q235A、20、16Mn
5	螺母	4n	Q235A、20、1Cr18Ni9Ti
6	长螺柱	n	Q235A、35、1Cr18Ni9Ti
7	螺柱	n	Q235A、35、1Cr18Ni9Ti

产品详细参数：

公称通径	管子外径	外形尺寸		伸缩量	法兰连接尺寸
	Dw	L	L1		0.6MPa			1.0MPa
					D	D1	n-d。	D	D1	n-d。
65	76	340	200	50	160	130	4-￠14	185	145	4-￠18
80	89				190	150	4-￠18	200	160	8-￠18
100	108				210	170		220	180
	114
125	133				240	200	8-￠18	250	210
	140
150	159				265	225		285	240	8-￠22
	168
200	219				320	280		340	295
250	273				370	335	12-￠18	395	350	12-￠22
300	325	350	220	65	440	395	12-￠22	445	400
350	377				490	445		505	460	16-￠22
400	426				540	495	16-￠22	565	515	16-￠26
450	480				595	550		615	565	20-￠26
500	530				645	600	20-￠22	670	620
600	630				755	705	20-￠26	780	725	20-￠30
700	720				860	810	24-￠26	895	840	24-￠30
800	820	590	380	130	975	920	24-￠30	1015	950	24-￠33
900	920				1075	1020		1115	1015	28-￠33
1000	1020				1175	1120	28-￠30	1230	1160	28-￠36
1200	1220				1405	1340	32-￠33	1455	1380	32-￠40
1400	1420				1630	1560	36-￠36	1675	1590	36-￠42
1500	1520				1730	1660		-	-	-
1600	1620				1830	1760	40-￠36	1915	1820	40-￠48
1800	1820				2045	1970	44-￠40	2115	2020	44-￠48
2000	2020				2265	2180	48-￠42	2325	2230	48-￠48
2200	2220				2475	2390	52-￠42	2550	2440	52-￠56
2400	2420				2685	2600	56-￠42	2760	2650	56-￠56

巩义市健坤供水设备厂，是专业生产传力接头产品的厂家，产品系列有:VSSJAF(C2F）双法兰松套传力接头 ，VSSJAFG(CF)型单法兰松套传力接头 ，VSSJAFC(CC2F)可拆式双法兰传力接头 ，DISMANTLING JOINT 等系列产品，我厂从原材料加工，无缝焊接成型，到后期精加工，到售后服务有一整套完整的生产和服务体系，是您购买传力接头产品的首选！
