普通840型号彩钢瓦设备上模冲压工序：由电动机经过皮带轮，带动输入轴，经小齿轮，大齿轮，带动上轴，通过一套凸轮机构带动装有上模的滑动座上下运动，实现压瓦。
普通840彩钢瓦设备工作台的转位是由装于上轴端头的齿轮组，传动拨销齿轮，拨动装于六方转轮轴上的槽轮来实现分度定位，在上轴的两端各装有一个与装在同一轴上与压制凸轮共轭的回凸轮，通过定位杆与定位盘实现下模在工作位置的精确定位

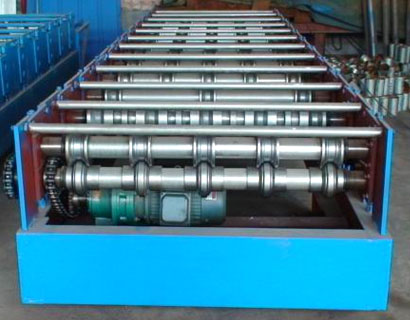

840压瓦机技术参数
长x宽x高 ：5500mmx1300mmx1200mm
整机重量 ：2.3吨
大架 ： 330H钢
中板厚度 ：16mm
轴直径 ：70mm 45#锻打
成型轮 ：45#锻打 镀硬饹
传动方式： 6分 链轮链条
动力 ：3kw电机配行星摆线减速机
成型排数：11排
速度 ：8-10m/min
压瓦宽度：1000mm
剪切剪板厚度<=0.8mm
泵站：3kw电机
电脑 ：台达dvp-14es
编码器 ：无锡瑞普
文本屏 ：信捷op-32oa
售后服务：上门免费调试保修一年
本信息来源http://www.cztyyw.com沧州天原压瓦自控设备有限责任公司
-familyo sTm(8� 8E� man";压瓦厚度：0.2mm-0.8mm
压瓦宽度：1000mm
剪切：双刀剪切头
泵站：3kw电机电脑 ：台达dvp-14es
编码器 ：无锡瑞普
文本屏 ：信捷op-32oa
售后服务：上门免费调试保修一年
本信息来源http://www.cztyyw.com沧州天原压瓦自控设备有限责任公司
销售热线 13011995261
