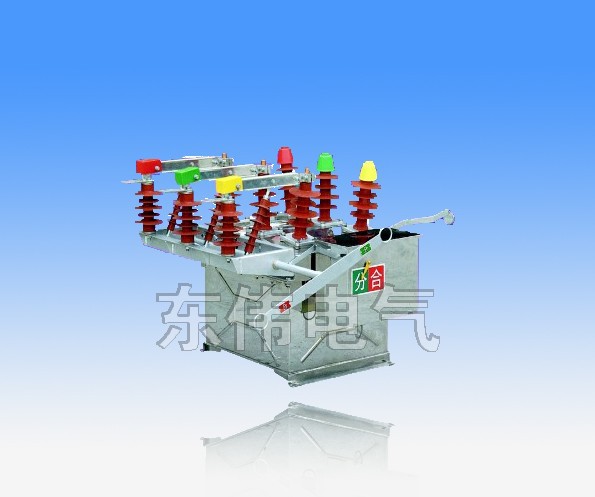

ZW8-12/630-20户外柱上真空断路器

产品价格￥1.00元/台

产品品牌|东伟电气

最小起订≥1 台

供货总量10000 台

发货期限自买家付款之日起 1 天内发货

浏览次数26

更新日期2015-08-14 13:52

诚信档案

乐清东伟电气有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码乐清东伟电气有限公司

进入店铺公司介绍公司地址产品信息

企业名片在线询价

企业名片

乐清东伟电气有限公司

联系人：王艳(女士) 经理

电子邮箱：

联系手机：

联系固话：

联系地址：浙江省乐清市柳市镇

【友情提示】：来电请说明在商一网看到我们的，谢谢！

商品信息

基本参数

品牌：	\|东伟电气
所在地：	浙江温州市
起订：	≥1 台
供货总量：	10000 台
有效期至：	长期有效

详细说明

咨询订购15869676943乐清市东伟电气有限公司电话0577-61739263 传真0577-62739263

概述

     ZW8-12系列真空断路器为额定电压12KV,三相交流50Hz的户外高压开关设备,主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流.该产品总体结构为三相共箱式,三相真空灭弧式置于金属箱内,利用SMC绝缘材料相间绝缘及对地绝缘,性能可靠,绝缘强度高.
     ZW8-12G是由ZW8-12断路器与隔离开关组合而成的,称为组合断路器,可作为分段开关使用.
    本系列产品的操动机构为CT23型弹簧储能操动机构,分为电动和手动两种.

型号及其含义

使用环境条件
1、海拔：≤1000m（若需要增高海拔，则每增高1000m额定绝缘水平相应提高12%）；
2、周围空气温度：最高+40℃，最低-35℃；
3、风压：不超过700Pa(相当于风速34m/s)；
4、振幅：无经常性剧烈震动；
5、空气污染程度：Ⅲ级；
6、最大日温差：不超过25℃

主要技术参数

序号	项目		单位	数据
1	额定电压		KV	12
2	额定电流		A	630 (1250)
3	额定短路开断电流		KA	6.3	12.5	20
4	额定短路关合电流(峰值)		KA	16	31.5	50
5	额定锋值耐受电流		KA	16	31.5	50
6	4S额定短路耐受电流		KA	6.3	12.5	20
7	额定绝缘水平	工频耐压（干式）		42
		雷电冲击耐压(峰值)		75
8	额定操作顺序			分-0.3S-合分-180S-合分
9	机械寿命		次	10000
10	额定短路开断电流开断次数		次	30
11	操动机构额定合闸电压		V	110,220
12	操动机构额定分闸电压		V	110,220
13	触头开距		mm	11±1
14	超行程(触头弹簧压缩长度)		mm	3.1±0.3
15	三相分、合闸不同期性		ms	≤2
16	触头合闸弹跳时间		ms	≤2
17	平均分闸速度		m/s	1.2±0.3
18	平均合闸速度		m/s	0.6±0.2
19	分闸时间		s	≤0.06
20	合闸时间		s	≤0.1
21	各相主回路电阻		u Ω	≤200
22	动静触头允许磨损累积厚度		mm	3
