一：产品参数：

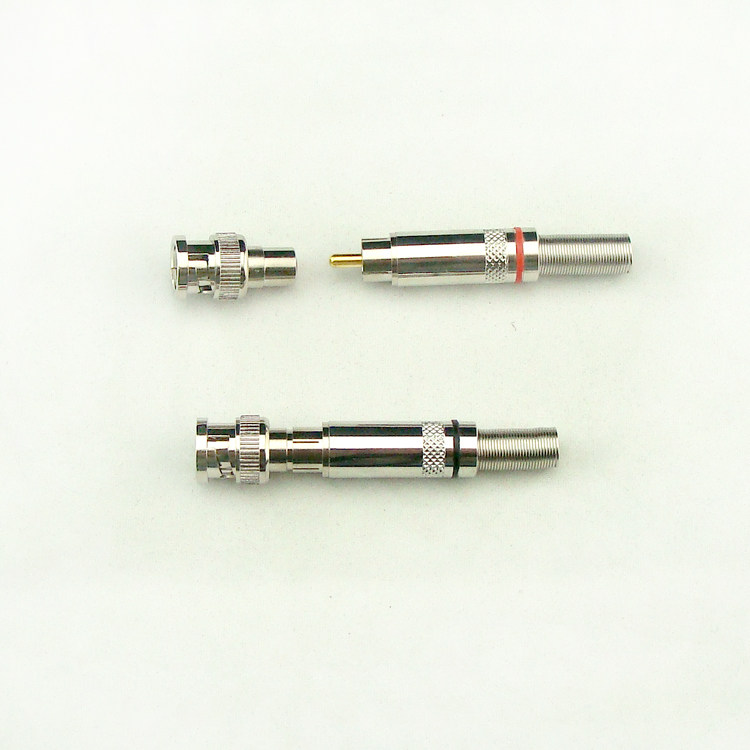

BNC公转RCA母接头 BNC转音频头
|
品牌：来特 |
型号：LT-Q9J/CYBK |
加工定制：是 |
|
名称：BNC公转莲花母头、RCA音视频转换头、 |
种类：射频同轴(RF) |
接口类型：BNC、RCA |
|
应用范围：音视频转换头 |
读卡类型：TF |
形状：条形 |
|
制作工艺：免焊 |
特性：阻火/阻燃 |
工作频率：高频 |
|
接触件材质：铜针 锌合金镀镍主体 |
绝缘体：聚四氟乙烯 |
芯数：2 |
|
插针：黄铜镀金 |
线夹：黄铜镀银 |
外壳：锌合金镀镍 |
|
环：六槽铜镀镍 |
卡口：锌合金镀镍 |
弹簧：无 |
|
频率范围：0~2GHz |
介质耐压：1500V |
电压驻波比：≤1.3 |
|
接触电阻：内导体≤2.0mΩ；外电阻≤0.2mΩ |
绝缘电阻：≥5000MΩ |
密封圈：硅橡胶 |
|
连接器耐久性：≥500次插拔测试 |
针数：1 |
阻抗：75Ω |
二：使用方法
监控系统中BNC焊接方法
BNC接口是视频设备间常见的接口形式，我们将SYV同轴电缆两端焊接BNC头做成视频线用于与视频设备的连接。
注意事项：
当视频线长度在200米以内时，建议采用线缆规格为SYV-75-5的同轴电缆；当视频线长度在200米和500米之间时，建议采用线缆规格为SYV-75-7同轴电缆；当视频线长度在500米以上时，建议采用线缆规格为SYV-75-9的同轴电缆。
制作方式：
1、把BNC接头前套管和后套管拧开，将BNC接头的后套管套在同轴电缆上，把电缆头剪平。
2、剥线：剥线时用工具将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的透明绝缘层剥去0.6cm，使芯线裸露。
3、插线：将同轴电缆的芯线插入BNC头芯线插针后端的小孔中，同时将金属屏蔽线拧成一股插入BNC接头的金属片尾孔中，并将BNC接头的套管和电缆加以固定。
4、焊接芯线：使用电烙铁将芯线与芯线插焊接牢固，将金属线与BNC头的金属片焊接牢固。
5、焊接完成后，将多余的线剪平，把BNC接头的后套管旋转连接BNC前套管。照以上步骤做好另一端线头。
6、测线：可用万用表测量BNC接头芯针与金属边，如果短路请排除BNC接头和同轴电缆的问题重做。
三：来特BNC视频头产品优势
我司所有焊接类BNC接头插针统一要求黄铜镀金；绝缘体全部采用聚四氟乙烯（铁氟龙）耐高温材料；焊接线夹统一采用黄铜镀银。
四：注意事项
BNC的质量其实很重要，好的BNC接头能保证图像经过线路传输器后的传输到主机上；如果出现图像还原失真，可以从以下几个方面进行分析：
1、内导体（插针）：一般的内导体如果没有镀金的话，导电性比镀金的差很远
高端的工程远距离的工程中选用的BNC接头插针的品质就尤其重要。不镀金的
内导体随着时间的推移，会逐步氧化从而影响图像传输品质。
2、线夹（和视频线层连接的部分）：市场上很多BNC接头为了节省成本，
这部分都采用铁的材料，而高端的BNC接头一般是选用铜镀银的材料。两者之
间的区别主要体现在图像的抗干扰方面。
3、绝缘体：BNC的绝缘体市场上一般有两种做法，一是用铁氟龙材料；二是用
POM材料，铁氟龙熔点可以达到380℃，而POM则只有150多℃。用POM材料
的BNC，如果技术不娴熟的师傅焊接时逗留的时间稍长，就会导致内导体松脱，
从而导致一系列的问题。
