合肥医用中心供氧系统

中心供氧系统组成：

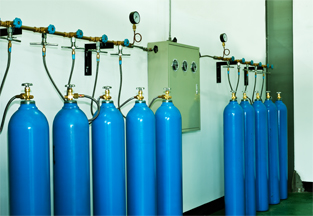

1、氧气站部分：氧气瓶、氧气表、氧气汇流排、高压软管、高压管件阀门氧气控制箱、声光报警器、减压稳压装置等；
2、管道部分：脱脂紫铜管道或不锈钢管道、氧气压力表、氧气阀门等；
3、氧气终端部分：呼吸机、氧气温化瓶、设备带等。
　主要技术参数：
1、氧气流量高峰：24-40m3/h20瓶--70瓶/日。
2、末端输出压力：0.3-0.5Mpa(亦可根据用户需要增加压力)。
3、本系统可带终端数：10-1000个。(每终端最大流量>15L/min)。
4、系统管路小时漏率平均>0.15%(国标>0.5%)
5、终端采用插拔式自密封快速接头，使用方便。
6、汇流排气瓶可手动或自动切换，也可并接液氧罐或制氧机

工程配置：
1、供养站内的供养方式可选用医用制氧机、液氧储罐及汇流排供养三种方式之一或其中两种方式组合。
2、氧气汇流排系统设置了氧气欠压声光报警装置，且可实现供氧的自动或手动切换。
3、氧气压稳压箱内采用双路设计，保证了各病区供氧的连续性。
4、每个病区的护士站内设置一台病区监测流量仪，自动监测各医疗病区供养压力及用氧量，为医院成本核算提供了可靠的依据。
5、输氧管路全部采用经过脱脂处理的紫铜管或不锈铜管，且所有连接附件均采用氧气专用配件。

主要用途：
中心供氧系统是将氧气集中于一处，气源的高压氧气经减 压后，通过管道输送到各个用气终端处，在各个用气终端处，设有快速接插的密封插座，插上用气设备（氧气湿润器、呼吸机等）即可供氧。

主要组成：
1、中心供氧系统由气源、控制装置、供氧管道、用氧终端和报警装置等部分组成。
2、气源可以是液氧，也可以是高压氧气瓶。当气源是高压氧气瓶时，可根据用气需要选用2-20个氧气瓶。氧气瓶分为两组，一组供氧，另一组做备用。
3、控制装置包括气源切换装置，减压、稳压装置和相应的阀门、压力表等。
4、供氧管道是将氧气从控制装置出口输送至各用氧终端。
5、用氧终端设在病房、手术室和其他用氧部门。在用氧终端安装有快速插拔式密封插座，使用时只需将供氧设备（氧气湿润器、呼吸机等）的接头插入插孔内，即可供氧，并可靠地保证密封；不用时，可以拔下供氧设备的接头，也可关闭手动阀门。
6、根据医院的不同需要用氧终端也有不同的结构形式。一般安装在墙上，分暗装（镶嵌在墙内)和明装（突出于墙外，盖以装饰罩）两种；手术室和其他病房的终端，有壁装式、移动式和吊塔式等几种形式。
7、报警装置安装在控制室、值班室或用户指定的其他位置。当供氧压力超出适用压力的上下限时，报警装置即可发出声、光报警信号，提醒有关人员采取相应措施。
